BF3RX – Cảm biến điện quang NPN 12-24 VDC Autonics

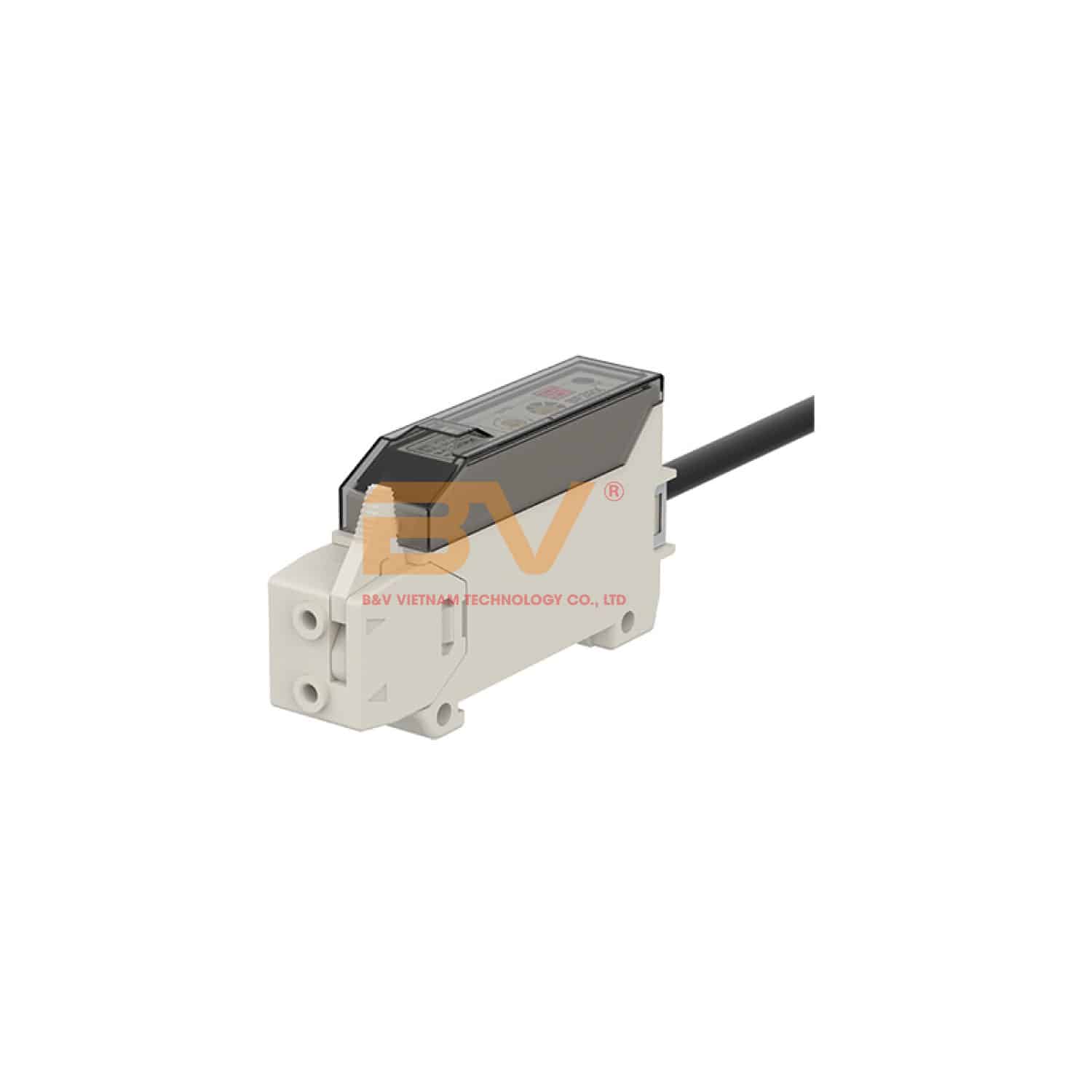

Bộ khuếch đại sợi quang loại điều chỉnh kép Autonics BF3RX
Giới thiệu tổng quan:
Bộ khuếch đại sợi quang series BF3 được trang bị hai bộ điều chỉnh (COARSE, FINE) giúp người dùng điều chỉnh độ nhạy một cách chính xác. Series BF3 có tốc độ đáp ứng dưới 1 ms, và chế độ Light ON / Dark ON. Bộ khuếch đại có thể được lắp đặt dễ dàng trên thanh DIN rail và tương thích với các loại cáp quang khác nhau của Autonics
Tính năng chính:
- Loại lắp đặt DIN rail rất thuận tiện
- Tốc độ đáp ứng cao: Max. 1ms
- Có thể điều chỉnh độ nhạy bằng bộ điều chỉnh (COARSE, FINE)
- Có thể lựa chọn chế độ Light ON / Dark ON bằng dây điều khiển
- Tích hợp mạch bảo vệ chống đảo ngược cực nguồn, ngắn mạch ngõ ra (quá dòng)
Thông số kỹ thuật Autonics BF3RX:
| Loại | Loại tích hợp dung tích gấp đôi |
| Nguồn sáng | LED đỏ(660nm) |
| Thời gian đáp ứng | Max. 1ms |
| Nguồn cấp | 12-24VDC ±10%(sóng P-P: max. 10%) |
| Dòng tiêu thụ | Max. 40mA |
| Chế độ hoạt động | Light ON/Dark ON(cài đặt bằng dây điều khiển) |
| Ngõ ra điều khiển | NPN mạch thu hở |
| Điều chỉnh độ nhạy | Bộ điều chỉnh độ nhạy(coarse adjustment, fine adjustment) |
| Môi trường_Ánh sáng xung quanh | Ánh sáng mặt trời: Max. 11,000lx, Đèn huỳnh quang: Max. 3,000lx (ánh sáng nhận) |
| Môi trường_Nhiệt độ xung quanh | -10 đến 50℃, bảo quản: -25 đến 70℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Chất liệu | Vỏ: Heat-resistance acrylonitrile butadiene styrene, Vỏ thân: Polycarbonate |
| Thông số cáp | Ø5mm, 4 dây, 2m (AWG24, đường kính lõi: 0.08mm, số lõi: 40, đường kính cách điện: Ø1mm) |
| Phụ kiện | Bộ điều chỉnh độ nhạy driver, Mounting giá đỡ, Bolts, Nuts |
| Trọng lượng | Xấp xỉ 90g |
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Bảng chọn mã BF3 Series:
Kích thước BF3 Series:
Sơ đồ đấu dây:
