Bộ chuyển biến dòng AC 0-5A sang DC 4-20mA

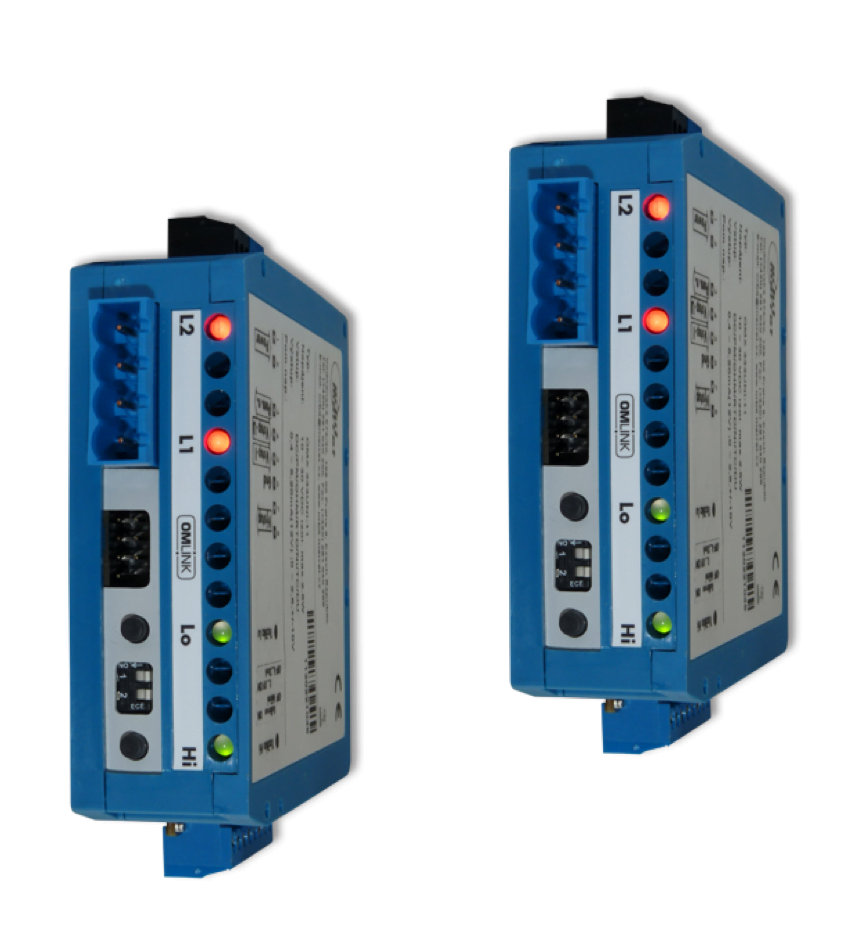

Bộ chuyển biến dòng AC 0-5A sang DC 4-20mA– OMX33PWR. Đây là dòng thiết bị có chức năng dùng để chuyển đổi dòng AC dạng 0-1A, 0-2,5A và 0-5A sang dòng 4-20mA DC. Trong công nghiệp để muốn điều khiển và hiến thị chúng ta phải đưa về tín hiệu 4-20mA. Vì tín hiệu 4-20mA mới có thể kết nối đến các PLC và biến tần cũng như các bộ đọc tín hiệu.

Vì vậy hôm nay Quốc xin giới thiệu cho các bạn Bộ chuyển dòng 0-5A AC sang DC 4-20mA. Thiết bị của hãng Orbit – Cộng Hoà Séc. Một trong những hãng sản xuất thiết bị chuyển đổi tín hiệu hàng đầu của Châu Âu. Với nhiều dòng sản phẩn khác nhau và được ứng dụng trong nhiều nhà máy trên thế giới.

Thông số kỹ thuật – Model : OMX33PWR

Thông số của bộ chuyển đổi tín hiệu như sau :

• Bộ chuyển đổi có thể đọc được 3 dãy tín hiệu AC thông dụng : 0-1A, 0-2,5A và 0-5A.
• Trong đó dòng AC 0-5A được sử dụng nhiều nhất, dòng này thường lấy từ CT dòng.
• Bộ chuyển đổi còn đọc được tín hiệu áp như : 0…60/0…300 mV và  0…10/120/250/450 V
• Ngõ ra của bộ chuyển đổi đa năng, ta có thể chọn một trong các dạng tín hiệu sau: 0-20mA, 4-20mA, 0-10v, 0-2v, 0-5v và -10..10 V.
• Ngoài ra bộ chuyển đổi còn có ngõ ra modbus đó là : Modbus RS485
• Ngõ ra điều khiển dùng để đóng ngắt thiết bị : Relay ( NO/NC)
• Sai số của bộ chuyển đổi chỉ : +/-0.3%, rất thấp. Khó có thiết bị nào trên thị trường có độ sai số thấp hơn.
• Cách ly tín hiệu với hệ số  : 2500 VAC, giúp chống nhiễu, bảo vệ tín hiệu nguồn, ngõ ra, ngõ vào khi có sự cố.
• Nguồn điện cấp cho bộ chuyển đổi là : 10..30VDC, dễ dàng tìm được trong các nhà máy điện.
• Độ dày của thiết bị đạt :  90,5 x 79 x 25 mm
• Xuất xứ : Orbit Meret – Cộng Hoà Séc
• Bộ chuyển đổi được bảo hành với thời gian là  : 18 tháng

Ứng dụng Bộ chuyển dòng

Giới thiệu ứng dụng Bộ chuyển dòng AC sang DC 4-20mA. Để Các bạn hiệu rõ hơn, ví dụ chúng ta có CT dòng dạng 100/5A muốn đưa về màng hình đọc tín hiệu hoặc PLC. Dòng 0-5A thì không thể kết nối đến PLC vì vậy chúng ta cần dùng Bộ chuyển dòng AC sang DC 4-20mA  – OMX333PWR.

Ứng dụng thứ hai là khi đo dòng, thường ta cần điều khiển đóng ngắt. Khi công suấ motor quá tải thì phải ngắt để bảo vệ động cơ. Trong trường hợp này ta dùng ngõ ra Relay của Bộ chuyển dòng AC sang DC 4-20mA  để ngắt Motor.

Cách đấu dây bộ chuyển đổi tín hiệu được thực hiện như sau, nhìn vào sơ đồ ta thấy rằng.

• Ngõ vào tín hiệu dòng được đấu vào hai chân : E và F
• Ngõ ra tín hiệu là analog 4-20mA thì đấu vào hai chân : 1 và 2
• Nếu ngõ ra là tín hiệu áp dạng 0-10v hay 0-5v thì dùng hai chân : 1 và 3
• Nguồn của bộ chuyển đổi tín hiệu được đấu và hai chân :  4 và 5
