Bộ chuyển biến trở sang 4-20mA và 0-10v

Bộ chuyển biến trở sang 4-20mA và 0-10v OMX 333UNI của Orbit. Như chúng ta biết biến trở là một trong những thiết bị được dùng nhiều nhất hiện nay, biến trở có nhiều ứng dụng trong điều khiển. Một số ứng dụng của biến trở là dùng điều khiển biến tần, điều khiển tốc độ động cơ. Để kết nối được với biến tần cần thông qua tín hiệu 4-20mA.

Thiết bị có thể giải quyết vấn đề trên là bộ Bộ chuyển biến trở sang 4-20mA và 0-10v của hãng Orbit Cộng Hoà Séc. Bộ chuyển đổi có chức năng đọc tín hiệu từ các biến trở dưới dạng tín hiệu trở, ngõ ra của bộ chuyển đổi là dạng Analog 4-20mA hoặc 0-10v.

Để hiểu rõ hơn, các bạn hãy tham khảo thông số kỹ thuật Bộ chuyển biến trở sang 4-20mA và 0-10v như sau :

• Bộ chuyển đổi có thể đọc được các biến trở có giá trị khác nhau, một số dãy đo dụng như :  0…100/300 Ω/0…1,5/3/24/30 kΩ… 0…100 kΩ điều đặc biệt là có thể cài đặt giá trị biến trở bất kỳ trong khoảng đo trên.
• Ngõ ra của bộ chuyển đổi có thể chọn một trong những tín hiệu sau : 4-20mA, 0-10vdc, 0-5vdc, 2-10vdc, 0-20mA, 0-5mA
• Sai số của thiết là rất thấp chỉ 0.15% trên toàn thang đo
• Hệ số chống nhiễu của thiết là 2500 VAC, cách ly khi có sự cố lên đến 1 phút, cách ly ngõ vào, ngõ ra và nguồn.
• Nguồn nuôi ( nguồn cấp ) cho bộ chuyển đổi là. : 10..30 VDC
• Thời gian trễ của bộ chuyển đổi đạt 1ms
• Nhiệt độ làm việc của bộ chuyển đổi là : -20..60 C, nhiệt độ khi lưu trữ là : -20…80 C
• Thiết bị được sử dụng lắp trong tủ điện thông qua DIN Rail.
• Xuất xứ Châu Âu : Hãng Orbit – Cộng Hoà Séc.

Bộ chuyển đổi OMX 333UNI được cấu hình bằng Switch trên thiết bị hoặc được cấu hình thông qua phần mềm của hãng.  Cấu hình bằng phần mểm của hãng chúng ta cần có USB, điều này bên Quốc có thể hỗ trợ cho các bạn.

Cách đấu dây, ta dựa vào hình ảnh sơ đồ khối ta đấu dây theo sơ đồ như sau:

• Tín hiệu đầu vào được đấu vào chân B, C và E trong đó chân C là chân chạy.
• Ngõ ra của tín hiệu là chân : 2 và 1
• Nguồn cấp để nuôi thiết bị là 2 chân : 4 và 5.

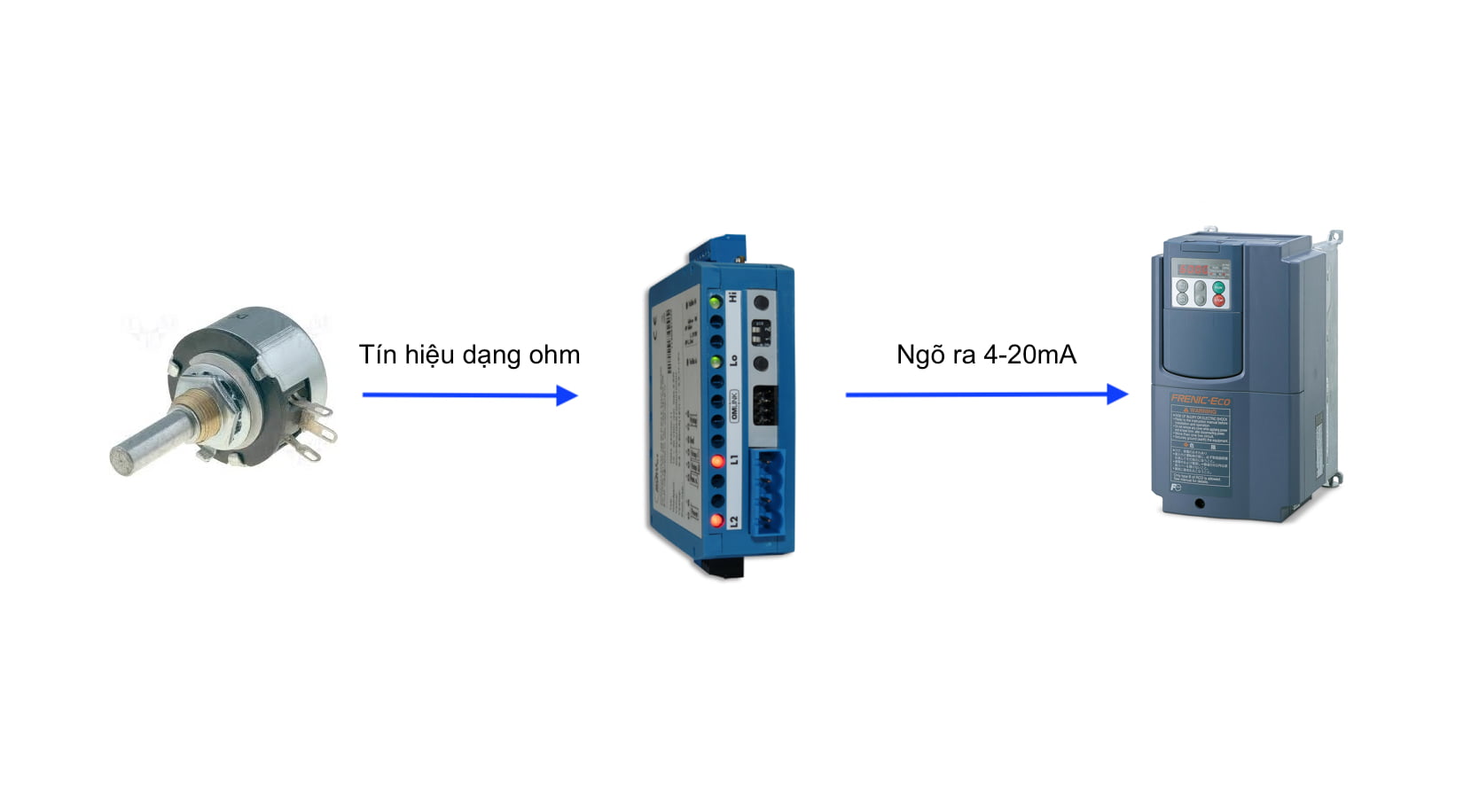

Ứng dụng của Bộ chuyển biến trở sang 4-20mA và 0-10v OMX 333UNI  được thể hiển thông qua hình ảnh minh hoạ như sau :

Đó là thông số là ứng dụng của bộ chuyển đổi OMX 333 UNI, ngoài ra còn có bộ chuyển đổi biến trở OMX 39DC. Đây là bộ chuyển đổi biến trở hiệu năng cao, với hệ số cách ly lến đến 4000 VAC. Ngõ vào có thể đọc được biến trở lên đến 100 Kohm . Chúng ta cùng tìm hiểu để thấy sự khác biệt hai dòng chuyển đổi là như thế nào.

Thông số kỹ thuật Bộ chuyển biến trở sang 4-20mA và 0-10v- OMX 39DC

• Tín hiệu input biến trở có giá trị từ 1kohm cho đến 100 kohm.
• Ngõ ra tín hiệu tuỳ chọn một trong những tín hiệu sau:  4-20mA, 0-10v, 0-20mA, 0-5v

Dòng này phải fix ngõ ra, khi đặt hàng, ngõ ra được hãng cài đặt cố định. Ta không thể thay đổi ngõ ra được giống bộ OMX 333UNI.

• Nguồn sử dụng để cấp cho OMX 39DC là : 80…250VAC/DC có thể tuỳ chọn dùng nguồn 10…30VDC.
• Sai số của thiết bị là 0.2% trên toàn dãy chuyển đổi.
• Cách ly của bộ chuyển đổi lên đến. : 4000 VAC, một trong những dòng có hệ số cáchh ly cao nhất hiện nay.
• Kích thước bộ chuyển đổi là : 113 x 98 x 22mm, kích thước nhỏ gọn, có thể lắp dễ dàng trong các tủ điên mà không sỡ chiếm không gian diện tích của tủ.

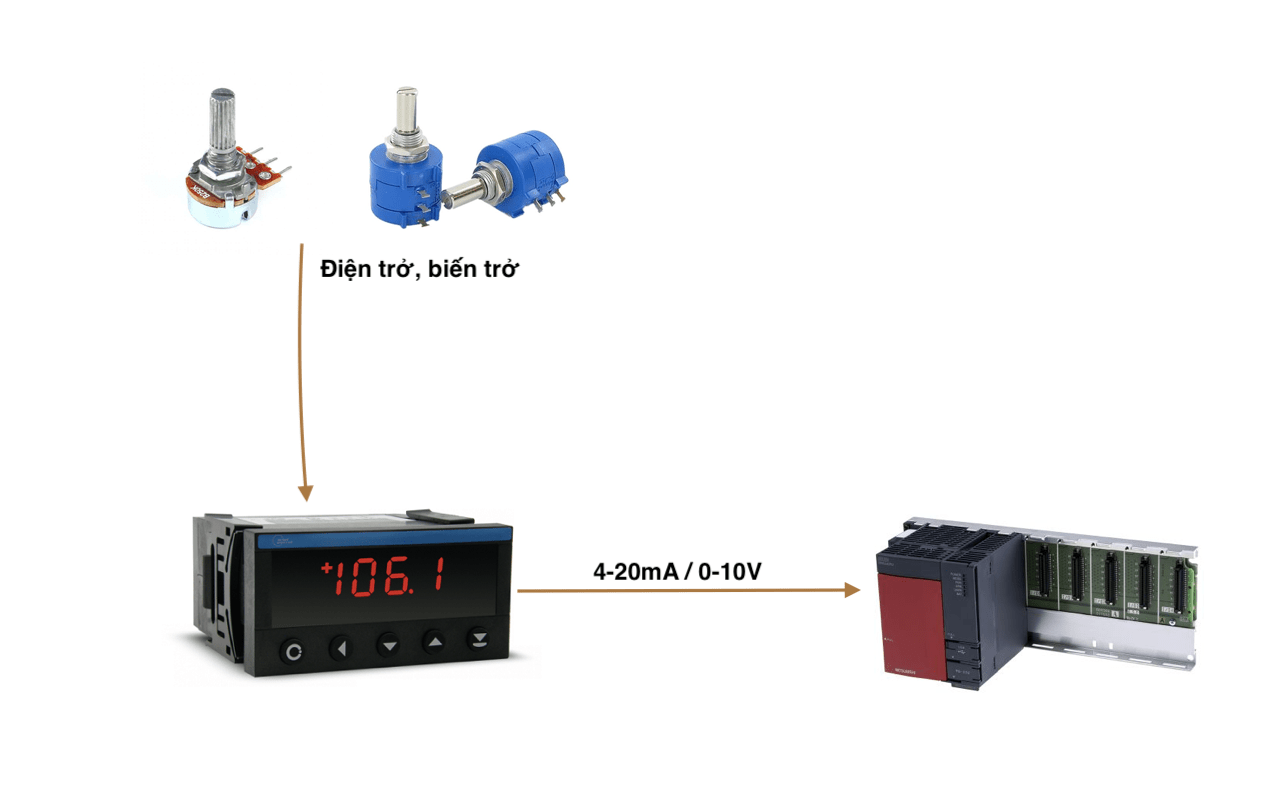

Bộ chuyển tín hiệu biến trở có hiển thị – OM352UNI

Dòng chuyển đổi OM352UNI ngoài chức năng chuyển đổi còn hiển thị giá trị biến trở. Điều đó giúp chúng ta quan sát được giá trị biến trở là bao nhiêu. Kiểu lắp của dòng OM352UNI là trên tủ điện. Các bạn cùng xem thông số sau để hiểu rõ hơn.

• Bộ chuyển biến trở OM352UNI
• Có thể nhận được tất cả các giá trị biến trở, biến trở lớn nhất có thể đọc là 100 Kohm.
• Loại biến trở nhận được là 2 dây và 3 dây.
• Màn hình hiển thị 4 led. Độ chính xác cao.
• Ngõ ra tín hiệu analog : 4-20mA, 0-10V, 0-20mA..
• Nguồn cấp cho thiết bị là : 80…250VAC
• Sai số của dòng này là 0.1%.
• Thời gian đáp ứng chỉ 1ms
• Kích thước hiển thị : 96 x 48mm
• Trên thiết bị có các phím nhấn để hiệu chuẩn ngõ vào, ngõ ra.
• Hệ số cách ly của thiết bị đạt 4000 VAC.
• Nhiệt độ làm việc của thiết bị là : -20..60 độ C.
• Thiết bị được sản xuất tại Cộng Hòa Séc.
• Hãng sản xuất : Orbit Merret
• Thời gian bảo hành 12 tháng.

Nơi mua bộ chuyển đổi uy tính chất lượng ?

Như thông số kỹ thuật trên rõ ràng bộ OMX 39DC có nhiều điểm yếu so với dòng OMX 333UNI. Tuy nhiên về giá thành đương nhiên sẽ có giá tốt hơn, nếu tính tiện lợi thì dùng dòng OMX 333UNI. Còn nếu dùng nhiều về kinh tế ta nên sử dụng OMX 39DC.

Đó là một số thông tin về hai bộ chuyển đổi mà mình chia sẽ với các bạn. Ngoài ra Công Ty BFF chúng tôi còn cung cấp các bộ chuyển đổi  0-5A sang 4-20mA, Bộ chuyển đổi loadcell sang 4-20mA, Bộ cách ly 4-20mA…
