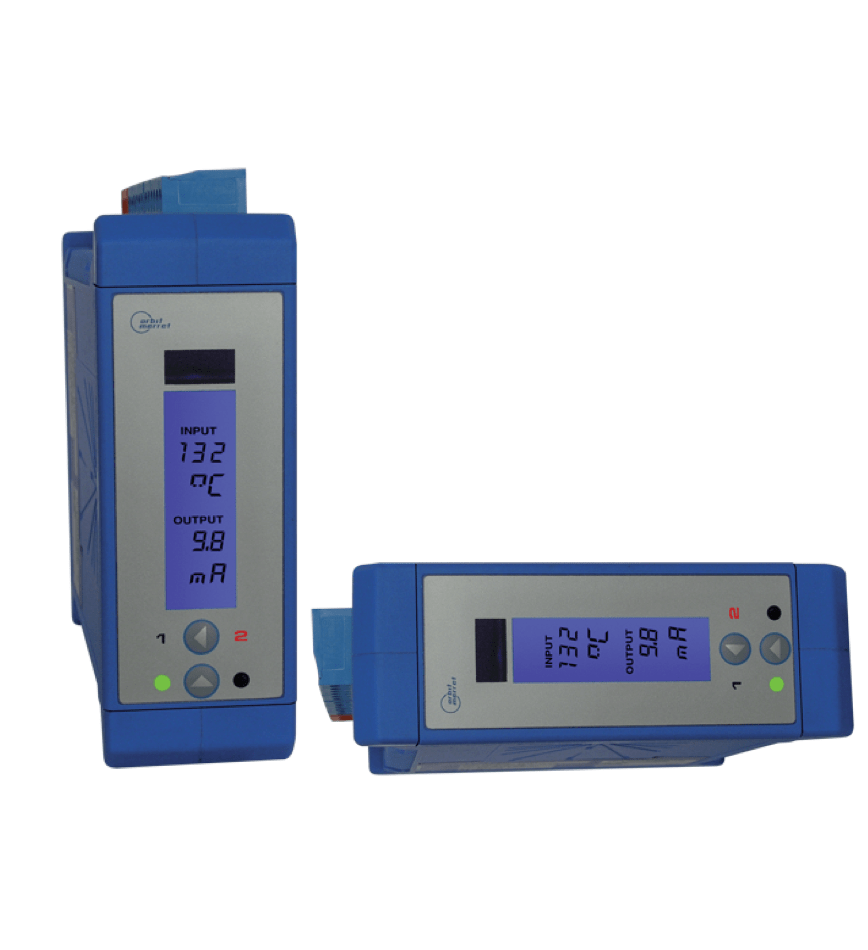

Bộ chuyển đổi tín hiệu can nhiệt K sang 4-20mA

Bộ chuyển đổi tín hiệu can nhiệt K sang 4-20mA -OMX102UNI. Bộ chuyển nhiệt độ từ can nhiệt hay còn gọi là Thermocouple sang 4-20mA được ứng dụng rộng rãi trong nhiều nhà máy với nhiều ứng dụng khác nhau. Trong bài trước Quốc có giới thiệu bộ chuyển đổi tín hiệu Pt100 sang 4-20mA. Trong bài này Quốc giới thiệu bộ chuyển Thermocouple K sang 4-20mA.

Vì sao ta cần dùng Bộ chuyển đổi tín hiệu can nhiệt K sang 4-20mA  – OMX102UNI

Trong nhà máy nơi đo nhiệt độ và nơi hiển thị nhiệt độ thường có khoảng cách rất xa nhau. Vì vậy khi truyền tín hiệu này đi xa đến nơi điều khiển sẽ gây ra sai số. Nhiệt độ nơi nhận và nơi đo được không đồng nhất, vì vậy gây khó khăn cho quá trình điều khiển.

Vấn đề thứ hai là, trong nhà máy có các bộ điều khiển như PLC, Biến tần.. các thiết bị này không đọc được tín hiệu can nhiệ. Do tín hiệu can nhiệt là dạng mV. Vì vậy, Bộ chuyển đổi tín hiệu can nhiệt K sang 4-20mA  – OMX102UNI được dùng đến trong trường hợp này.

Thông số kỹ thuật Bộ chuyển đổi tín hiệu can nhiệt K sang 4-20mA   – Orbit Merret -Cộng Hoà Séc

• Model : OMX102UNI
• Xuất xứ : Orbit Merret – Cộng Hoà Séc
• Ngõ vào của bộ chuyển đổi tín hiêu có thể đọc các tín hiệu cảm biến như : Cảm biến nhiệt độ K, cảm biến nhiệt độ loại S, cảm biến nhiệt độ dạng B, cảm biến nhiệt độ dạng E…
• Ngoài đọc tín hiệu Thermocoupke, Bộ OMX102UNI nhận được tín hiệu  : Pt100, Pt1000, Pt50 và cả tín hiệu Cu50…
• Nhận được tín hiệu analog : 4-20ma, 0-10v, 0-20mA…
• Ngõ ra của bộ chuyển đổi chúng ta có thể tuỳ chọn một trong các tín hiệu như : 4-20mA / 0-10v / 0-20mA / 0-5v
• Nguồn cấp cho bộ chuyển đổi :10…30VDC
• Sai số của bộ chuyển đổi : 0.1% trên toàn dãy đo
• Hệ số Cách ly của bộ chuyển đổi đạt : 4000 VAC, Cách ly ngõ ra/ ngõ vào / nguồn cấp lên đến 1 phút.

• Kích thước bộ chuyển đổi : 113 x 98 x 35 mm, độ dày chỉ 35mm dễ dàng lắp trên tủ điện và tiết kiệm không gian của tủ.

  Thiết bị được bảo hành 18 tháng, một đổi một trong thời gian bảo hành.



  Đó là dòng chuyển đổi tín hiệu can nhiệt K sang 4-20mA dạng Din rail. Ngoài ra còn một dòng chuyển đổi nữa rất được nhiều kỹ thuật tin dùng là đó là dòng bộ chuyển đổi tín hiệu MST320 dùng gắn trong đầu dò cảm bíến.

  Điểm khác nhau giữa hai dòng này là gì ? Các bạn xem thông số sau để hiểu rõ hơn

  • Dòng chuyển đổi can nhiệt K sang 4-20mA –Model MST320
  • Ngõ vào bộ chuyển đổi đọc được tất cả các loại can nhiệt như : K, B, E, J, S,
  • Nhận được tất cả các loại Pt như Pt100, Pt1000. Cu100, Ni100..
  • Nguồn cấp dạng Loop : 10..36VDC
  • Ngõ ra : 4-20mA Loop
  • Hệ số Cách ly : không có
  • Xuất xứ : Muesen – Đức



  Điểm khác nhau lớn nhất giữa hai dòng này là hệ số Cách ly chống nhiễu. Hệ số chống nhiễu giúp chống lại các tác động từ bên ngoài như từ trường từ các động cơ, biến tần… Trong trường môi trường không có nhiễu thì chúng ta sử dụng MST320 là gỉai pháp tiết kiệm hơn.

  Ngoài cung cấp bộ chuyển đổi, chúng tôi còn cung cấp các cảm biến đo mức nước, cảm biến áp suất, cảm biến nhiệt độ.. để được tư vấn dùng thiết bị. Hãy liên hệ Quốc Theo Thông tin sau:
