Bộ chuyển đổi tín hiệu loadcell sang 4-20mA

Bộ chuyển đổi tín hiệu loadcell sang 4-20mA OMX 380T  là một trong những bộ chuyển đổi thông dụng nhất hiện nay. Chức năng chính của bộ này là chuyển tín hiệu từ loadcell sang tín hiệu analog 4-20mA. Như chúng ta biết, các loadcell lả cảm biến lực hoạt động theo nguyên lý thay đổi điện trở, thông qua tín hiệu mV/v.

Tín hiệu mV/v được truyền về các bộ xử lý như PLC, biến tần, bộ đọc tín hiệu. Trong đó có một vấn đề là các PLC, Biến tần hay bộ đọc tín hiệu lại không nhận được mV/v. Do đó, Bộ chuyển đổi tín hiệu loadcell sang 4-20mA  OMX 380T. Đây là một trong những bộ chuyển đổi thông dụng hiện nay, được dùng nhiều để chuyển mV/v sang tín hiệu 4-20mA.

Bộ OMX380T nhận được các loadcell dạng nào ?

Các dạng loadcell thông dụng mà thiết bị đọc được là :

• Loadcell dạng 4 dây có ngõ ra 1mv/v, 2mv/v, 3mv/v, 4mv/v, 8mv/v
• Loadcell 6 dây có ngõ ra 1mv/v, 2mv/v, 3mv/v, 4mv/v, 8mv/v

Đây là các dạng loadcell dùng phổ biến nhất. Với mỗi cụm cận thì bộ chuyển đổi có thể đọc được đến 8 loadcell.

Để hiểu rõ hơn vể Bộ chuyển đổi tín hiệu loadcell sang 4-20mA  OMX 380T, Quốc giới thiệu thông số bô chuyển đổi như sau:

Bộ chuyển đổi tín hiệu loadcell sang 4-20mA – OMX 380T

• Tín hiệu đầu vào mà OMX 380T có thể đọc được là :  1…4/2…8/4…16 mV/V
• Hầu như 99% là các loadcell sử dụng giá trị cao nhất là 2mV/v
• Ngõ ra của bộ chuyển đổi là : 4-20mA
• Hệ số cách ly chống nhiễu 2500 VAC, cách ly ngõ vào/ngõ ra / nguồn, thời gian cách ly lên đến 1 phút.
• Thời gian phản hồi hay thời gian đáp ứng: 0.2ms, gần như bằng 0.
• Sai số của bộ chuyển đổi là: +/- 0.025 %
• Tiêu chuẩn bảo vệ IP20.
• Nhiệt độ làm việc trong khoảng -20..60 C, nhiệt độ lưu trữ là -20…80 C
• Nguồn cấp thiết bị là 10…30VDC
• Ngoài ra thiết bị còn có ngõ ra Modbus RS485, option này thì được cài đặt Theo yêu cầu của khách hàng.
• Độ phân giải của tín hiệu la 16 bit, do đó độ chính xác cũng như độ mịn của tín hiệu rất cao.
• Bộ chuyển đổi đọc được 2 dang loadcell là loadcell 4 dây và loadcell 6 dây.
• Xuất xứ : Orbit – Cộng Hoà Séc

Ứng dụng Bộ chuyển đổi tín hiệu loadcell sang 4-20mA – Xuất xứ Châu Âu

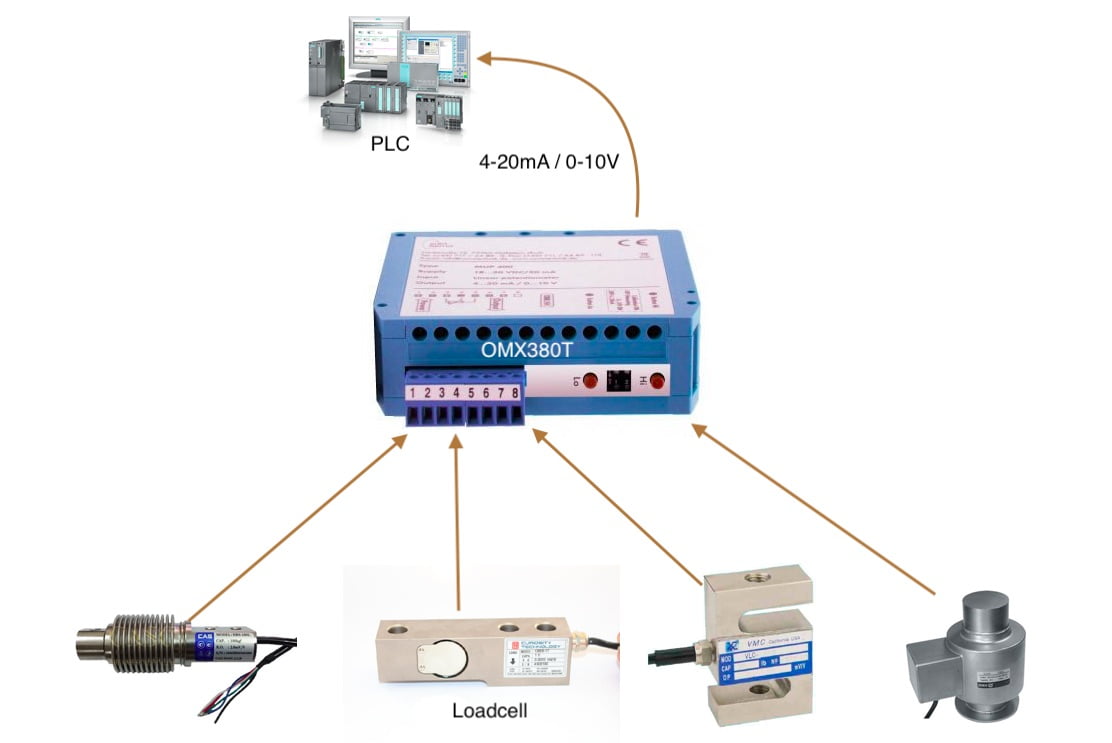

Như đã biết, ta không thể kết nối trực tiếp đầu cân loadcell đến PLC hay bộ điều khiển. Chúng ta phải thông qua bộ chuyển đổi OMX 380T. Để hiểu rõ hơn mời các bạn xem hình ảnh mimh hoạ sau về ứng dụng.

Ứng dụng thứ hai là kết nối tín hiệu loadcell  đến bộ hiển thị, đa phần các bộ hiển thị hiện nay không đọc được giá trị loadcell do đó. Để kết nối được là phải dùng bộ chuyển đổi OMX 380T. Việc dùng tín hiệu 4-20mA cũng có một lợi thế là chống nhiễu tốt và sai số cực thấp.

 Cách đấu dây Bộ chuyển đổi tín hiệu loadcell sang 4-20mA OMX 380T như thế nào ?

Theo như sơ đồ đấy dây trên, thì bộ OMX 380T có thể nhận đươc hai dạng loadcell trên thị trường là loại 4 dây và loại 6 dây.  Các chân nhận loadcell lần lượt là 3,4,5,6,7,8. Ngõ ra tín hiệu analog là 2 chân 10 và chân 9. Nguồn cấp cho cảm biến được cấp hai chân 1 và 2.

Để cấu hình cho bo chuyen doi tin hieu loadcell sang 4-20mA, trên bộ chuyển đổi có hai phím dùng để config cho bộ chuyển đổi. Ngoài ra còn có cách cấu hình bằng phần mềm, khi dùng phần mềm thì ta cần có USB của hãng. Bên mình có thể hỗ trợ cấu hình cho các bạn trước khi sử dụng.

Bộ hiển thị cân Loadcell – OM402LC

Tiếp theo mình xin giới thiệu bộ đọc tín hiệu loadcell có hiển thị. Chúng ta thường gọi là đầu cân. Dòng này nhận các tín hiệu từ loadcell sau đó hiển thị giá trị cân. Đồng thời có chức năng cảnh báo giá trị cân. Dòng này thường được lắp đặt tại các trạm cân lớn. Có độ chính xác cao. Chi tiết về thiết bị, các bạn cùng xem thông số kỹ thuật như sau:

• Model: OM402LC
• Hãng sản xuất: được nhập khẩu chính hãng từ Orbit Merret – Cộng Hoà Séc
• Tín hiệu ngõ vào (Input): có thể đọc được tín hiệu 1÷4 mV/V, 2÷8 mV/V, 4÷16 mV/V.
• Các tín hiệu này hiện đang có hầu hết ở các loại cảm biến lực trên thị trường.
• Tín hiệu ngõ ra (Output): có thể chọn 3 dạng như sau tùy nhu cầu sử dụng Analog ( 4-20mA, 0-10v, 0-2v, 0-5v, 0-5mA và ±10V),
• Ngõ ra: Modbus (Ta có ngõ ra RS232, RS485 và Profibus)
• Ngõi ra : Relay (tín hiệu dạng ON/OFF dùng để đóng ngắt các thiết bị đầu cuối như máy bơm, bộ phận cung cấp nhiên liệu, vv… Có thể tùy chọn 1÷4 Relay).
• Nhiệt độ làm việc: -20÷60°C.
• Nhiệt độ lưu trữ: -20÷80°C.
• Tín hiệu Loadcell: dạng 4 dây hoặc 6 dây tùy theo nhu cầu.
• Màn hình hiển thị: gồm 6 LED, trong đó có 4 LED hiển thị giá trị đo được và 2 LED hiển thị đơn vị cân.
• Các đơn vị cân có thể hiển thị : g, Kg, N, KN, T
• Sai số: 0,05% trong quá trình hiển thị.
• Nguồn cấp: 80÷250VAC hoặc 10÷30VDC.
• Hệ số cách ly, chống nhiễu: 4000VAC nhằm bảo vệ nguồn, màn hình, các kết nối tín hiệu.
• Thời gian bảo hành: lên đến 12 tháng 1 đổi 1 nếu có lỗi do nhà sản xuất
