Bộ chuyển dòng 4-20mA sang 0-10v

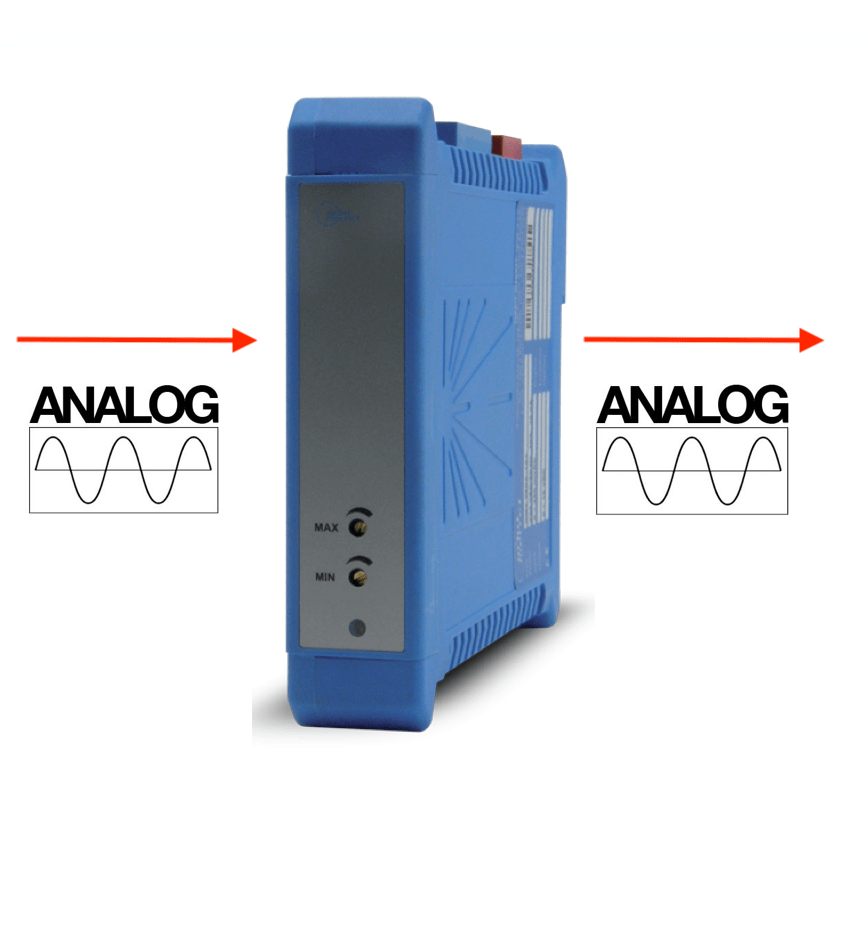

Bộ chuyển dòng 4-20mA sang 0-10v OMX39PM.

Như các bạn đã biết trong công nghiệp, có rất nhiều thiết bị với ngõ ra không giống nhau, không đồng nhất với nhau như thế dẫn đến sự mất liên kết giữa các loại máy mọc, tạo ra sự khó khăn trong điều khiển giám sát. Thiết bị nào có chức năng dùng để chuyển qua lại giữa các tín hiệu analog trong công nghiệp. Trong bài giới thiệu này mình chia sẻ với các bạn Bộ chuyển dòng 4-20mA sang 0-10v OMX39PM cũa hãng Orbit Merret, sản xuất tại Cộng Hoà Séc.

Bộ chuyểnn đổi được sử dụng để chuyển đổi giữa các tín hiệu Analog với nhau. Vì sao ta cần dùng bộ chuyển OMX39PM ?

Ngày nay hầu hết các thiết bị điều sử dụng tín hiệu 4-20mA. Bên cạnh đó một số thiết bị cũ vẫn còn dùng tín hiệu 0-10v vì vậy chúng không tương thích với nhau.  Nếu mua thiết bị mới sẽ gây tốn kém, giải pháp đưa ra là dùng Bộ chuyển dòng 4-20mA sang 0-10v OMX39PM.

Cấu hình Bộ chuyển dòng 4-20mA sang 0-10v OMX39PM như thế nào ?

• Model  : OMX39PM
• Ngõ vào của bộ chuyển đổi có 1 kênh, trên kênh này chúng ta có thể tuỳ chọn tín hiệu như : 0…5 mA, 0…20 mA, 4…20 mA, 0…2 V, 0…5 V, 0…10V
• Ngõ ra của bộ chuyển đổi có 1 kênh, có thể tuỳ chọn ngõ ra các tín hiệu sau : 0…20mA, 4…20mA, 0-10V, 0-2V, 0-5V, -20…20mA, -10…10V.
• Thiết bị dùng nguồn DC có giá trị từ : 10..30VDC
• Bộ chuyển đổi tín hiệu OMX39PM đạt sai số : 0.1% trên toàn dãy chuyển đổi.
• Hệ số cách ly chống nhiễu của bộ chuyển đổi là : 2.500 VAC, bảo vệ thiết bị cách ly ngõ vào, ngõ ra và nguồn lên đến 1 phút.
• Thiết bị làm việc trong môi trường nhiệt độ từ -20…60 C, nhiệt độ bảo quản là -20..80 C.
• Kích thước của bộ chuyển đổi là : 113 x 98 x 22mm, nhỏ gọn dễ dàng lắp trên tủ điện.
• Xuất xứ : Orbit Merret – Cộng Hoà Séc , thiết bị được bảo hành 18 tháng.

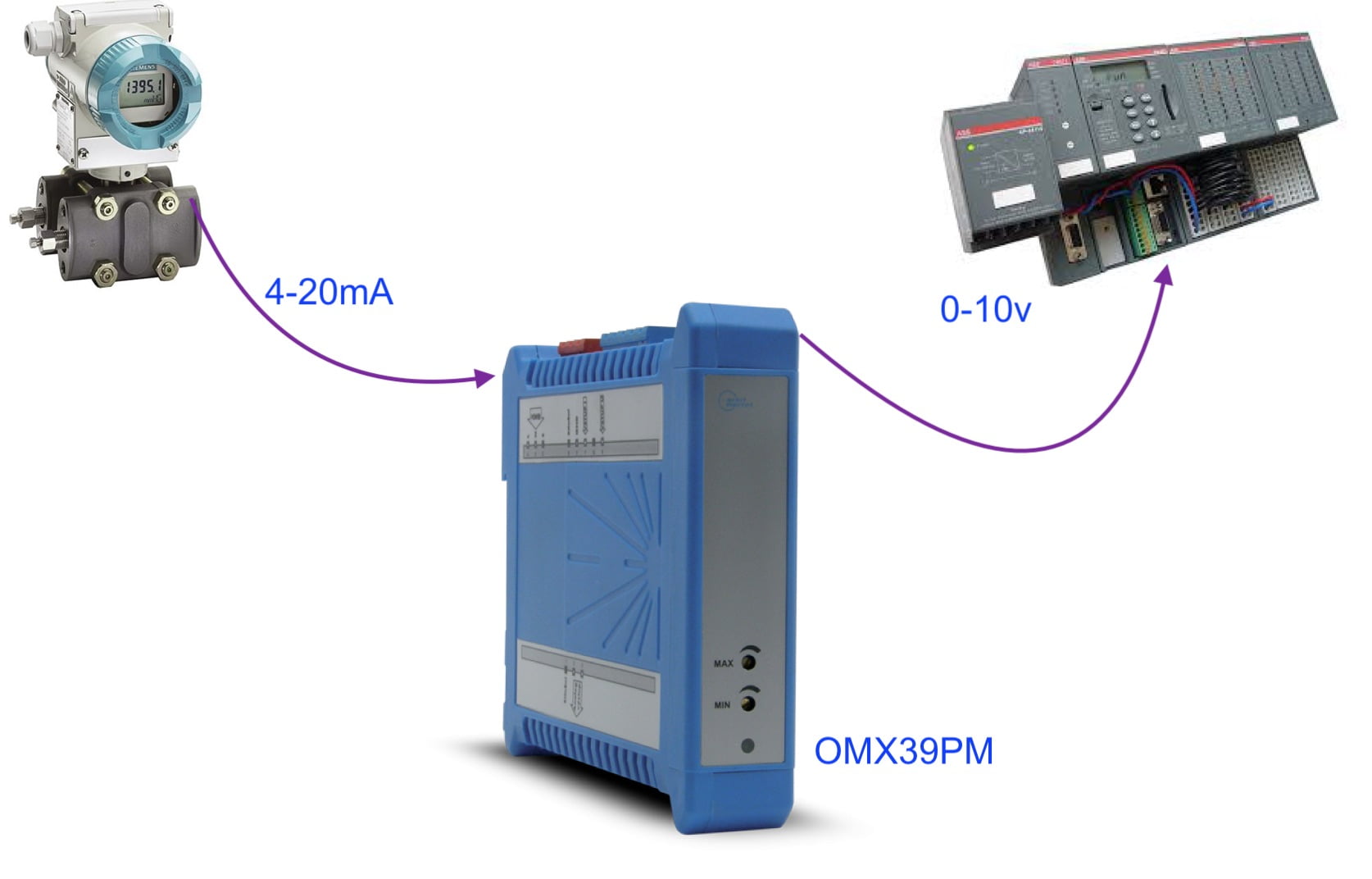

Quốc giới thiệu ứng dụng Bộ chuyển dòng 4-20mA sang 0-10v để các bạn hiểu rõ hơn. Giả sử mình có một cảm biến áp suất với ngõ ra là tín hiệu 4-20mA. Cần kết nối với PLC ngõ vào 0-10v. Hai tín hiệu này không tương thích vì vậy cần đưa tín hiệu 4-20mA về 0-10v để có thể kết nối đến PLC.

Ngoài cung cấp Bộ chuyển dòng 4-20mA sang 0-10v OMX39PM, Công Ty Công Nghệ Đo Lường BFF còn có các dòng thiết bị khác có thể đáp ứng như dòng OMX333UNI. Đây là bộ chuyển đổi tín hiệu đa năng, có thể đọc được nhiều tín hiệu ngõ ra và đa năng ngõ ra.  Các bạn xem thông số kỹ thuật của dòng OMX333UNI để thấy sự khác biệt giữa hai bộ chuyển đổi.

Bộ chuyển dòng 4-20mA sang 0-10v – OMX333UNI – Cộng Hoà Séc

• Model OMX333UNI
• Bộ chuyển đổi có thể đọc được các tín hiệu sau : 4-20mA, 0-10v, 0-5vdc,..
• Đọc được cả tín hiệu. : Cảm biến Pt100, cảm biến nhiệt K, S, …đọc được biến trở và điện trở
• Ngõ ra của bộ chuyển đổi có thể chọn một trong những tín hiệu sau : 4-20mA, 0-10vdc, 0-5vdc, 2-10vdc, 0-20mA, 0-5mA
• Sai số của thiết là rất thấp chỉ 0.15% trên toàn thang đo
• Hệ số chống nhiễu của thiết là 2500 VAC, cách ly khi có sự cố lên đến 1 phút, cách ly ngõ vào, ngõ ra và nguồn.
• Nguồn nuôi ( nguồn cấp ) cho bộ chuyển đổi là. : 10..30 VDC
• Thời gian trễ của bộ chuyển đổi đạt 1ms
• Nhiệt độ làm việc của bộ chuyển đổi là : -20..60 C, nhiệt độ khi lưu trữ là : -20…80 C
• Thiết bị được sử dụng lắp trong tủ điện thông qua DIN Rail.
• Xuất xứ Châu Âu : Hãng Orbit – Cộng Hoà Séc, thiết bị được bảo hành 18 tháng.

Ngoài cung cấp bộ chuyển đổi 4-20mA ra 0-10v Công Ty Chúng tôi còn có các thiết bị khác như cảm biến nhiệt độ, cảm biến đo mức báo mức.. các bộ chuyển đổi thông dụng khác như bộ chuyển tín hiệu Pt100 ra 4-20mA, bộ chuyển biến trở ra 4-20mA… để được tư vấn dùng thiết bị phù hợp. Các bạn liên hệ Theo Thông tin sau:
