Bộ chuyển tín hiệu 4-20mA sang Relay

Bộ chuyển tín hiệu 4-20mA sang Relay – OMX333UNI -111  là dòng chuyên dùng để điều khiển tín hiệu Analog, ngoài ra dòng cảm biến OMX333UNI-111 còn cho ngõ ra Rele. Bộ chuyển đổi thường được dùng để thay thế các bộ điều khiển nhiệt độ. Với sự tiện lợi hiệu năng cao cùng giá thành tốt, đó là một trong những nguyên nhân mà Bộ chuyển tín hiệu 4-20mA sang Relay  – OMX333UNI-111 được sử dụng rộng rãi và được rất nhiều nhà máy tin dùng.

Vì sao ta lại cần dùng Bộ chuyển tín hiệu 4-20mA sang Relay – OMX333UNI-111 xuất xứ Cộng Hoà Séc ?

Trong đo lường công nghiệp thì chúng ta cần dùng thêm chức năng là điều khiển. Điều khiển và đo lường luôn đi chung với nhau. Ví dụ trong nhà máy chúng ta sử dụng cảm biến đo áp suất để báo áp suất của một hệ thống trạm bơm nước. Yêu cầu chúng ta đặt ra là khi áp suất đạt ngưỡng cao thì phải tắt bơm. Khi áp suất xuống thấp thì bơm sẽ hoạt động lại.

Nếu chỉ sử dụng cảm biến áp suất thôi thì không thể điều khiển được, vì cảm biến chỉ đo và truyền tín hiệu 4-20mA. Để điều khiển ta cần dùng bộ  OMX333UNI-111.

Bộ chuyển tín hiệu sang Relay – Cấu hình chi tiết

• Ngõ vào của bộ chuyển đổi là các tín hiệu  : 4-20mA, 0-10v, 0-20mA, 0-5v, 1-5v
• Ngoài ra bộ chuyển đổi còn đọc được các tín hiệu khác như : cảm biến đo nhiệt độ Pt100, cảm biến nhiệt độ can nhiệt K, tín hiệu can nhiệt S, can nhiệt B, các tín hiệu điện trở và biến trở…
• Ngõ ra của bộ chuyển đổi có hai ngõ ra : Analog + Relay
• Ở ngõ ra Analog : chúng ta có thể tuỳ chọn một trong các tín hiệu như 4-20ma, 0-10v, 0-5v, 0-20mA
• Ngõ ra Relay có thể cài đặt dạng NO hoăc NC
• Sai số của bộ chuyển đổi đặt 0.1%
• Hệ số Cách ly chống nhiễu của bộ chuyển đổi, giúp bảo vệ thiết bị khi có sự cố là : 4000 VAC với Relay, 2500 VAC với tín hiệu Analog
• Nhiệt độ làm việc của bộ chuyển đổi trong khoảng từ -20..60 C, khi lưu trữ nhiệt độ cho phép của bộ chuyển đổi là -20…80C
• Thờn gian đáp ứng của bộ chuyển đổi đạt : 2ms
• xuất xứ : Orbit Merret – Cộng Hoà Séc, bảo hành 18 tháng.

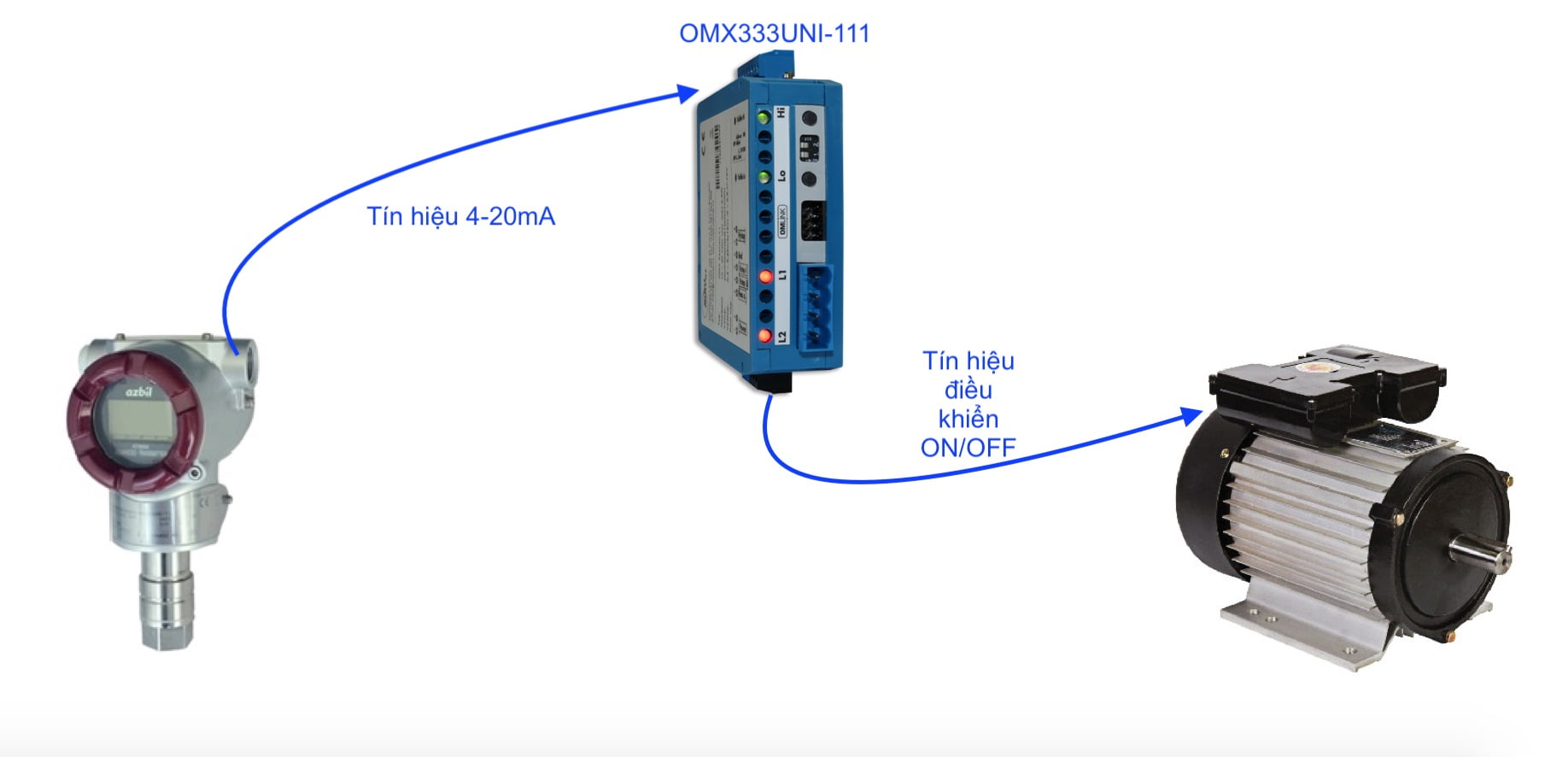

Ví dụ về ứng dụng của Bộ chuyển tín hiệu 4-20mA, trong trường hợp này, ta có một cảm biến đo áp suất với yêu cầu là khi áp suất 10bar thì bơm sẽ ngắt, thì áp suất về dưới 5bar thì bơm sẽ chạy lại.

Cách đấu dây bộ chuyển đổi tín hiệu 4-20mA sang Relay như thế nào ?

 Nhìn vào sơ đồ bên dưới ta dễ dàng đấu dây như sau:

• Tín hiệu Ngõ vào là 4-20mA chúng ta sẽ đấu vào hai chân  E và F
• Tín hiệu ngõ ra điều khiển Relay là :6 và 7 hoặc 8 và  9
• Nếu có dùng tín hiệu analog ngõ ra thì đó là hai chân :1 và 2 hoặc 1 và 3
• Nguồn sử dụng 10..30VDC cấp vào hay chân :4 và 5

Ngoài dùng là chuyển tín hiệu 4-20mA sang Relay thì trong một số ứng dụng khác. Bộ OMX333UNI-111 còn được dùng để điều khiển nhiệt độ. Trong ứng dụng này thì Ngõ vào cảm biến sẽ nhận tín hiệu từ các loại cảm biến nhiệt độ thông dụng như Pt100 hay can nhiệt K, S… chúng ta có thể cài đặt nhiệt độ bất kỳ để thiết bị đóng ngắt thiết bị hoặc cảnh báo còi.

Ngoài cung cấp bộ chuyển đổi tín hiệu 4-20mA sang Relay . Chúng tôi còn cung cấp các bộ chuyển đổi tín hiệu khác như bộ chuyển tín hiệu pt100 sang 4-20mA, Bộ chuyển 0-5A AC sang 4-20mA. Cảm biến đo mức nước, cảm biến áp suất cảm biến nhiệt độ…

CÔNG TY TNHH CÔNG NGHỆ B&V VIỆT NAM hân hạnh là nhà cung cấp độc quyền các dòng thiết bị công nghiệp tại việt Nam, đã có nhiều năm kinh nghiệm về thiết bị cũng như sự tư vấn nhiệt tình giành cho khách hàng. Để được tư vấn dùng thiết bị phù hợp với từng yêu cầu. Các bạn hãy liên hệ Theo Thông tin sau:
