PSA-V01-RC1/8 – Cảm biến áp suất 5.0~-101.3kPa Autonics

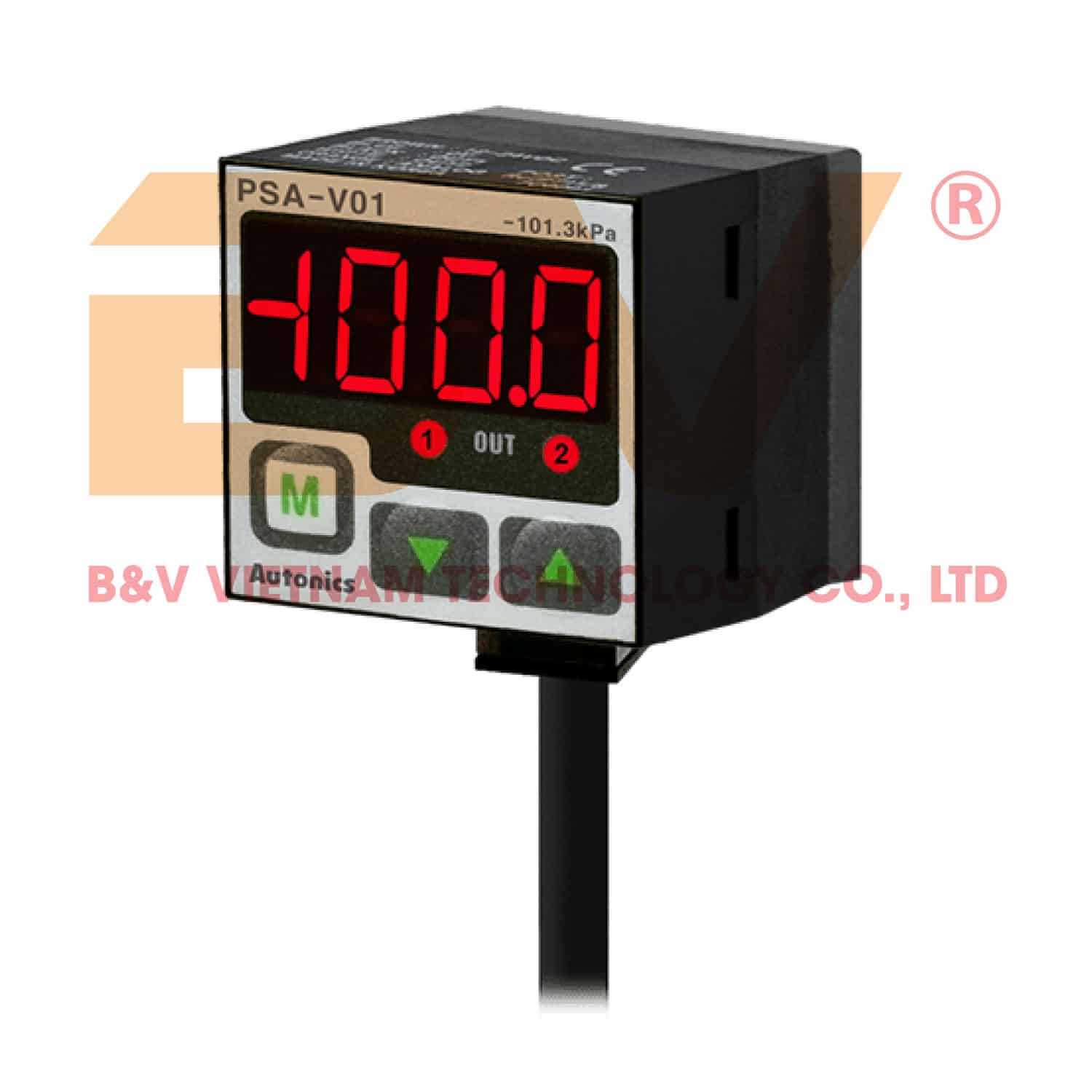

CẢM BIẾN ÁP SUẤT AUTONICS PSA-V01-RC1/8
Giới thiệu tổng quát sản phẩm:
- Chất lỏng áp dụng : (Loại khí nén) Khí, khí không ăn mòn
- Hướng lắp đặt cổng áp suất : Lắp mặt sau(3 hướng)
- Cổng áp suất : Rc(PT)1/8
- Loại kết nối : Loại cáp(Loại cáp: 2m)
- Loại áp suất : Áp suất âm
- Nguồn cấp : 12-24VDC ±10%(sóng P-P: max. 10%)
- Dòng tiêu thụ : Max. 50mA
- Cấu trúc bảo vệ : IP40
Thông số kỹ thuật sản phẩm:
|
Chất lỏng áp dụng
|
(Loại khí nén) Khí, khí không ăn mòn |
|
Hướng lắp đặt cổng áp suất
|
Lắp mặt sau(3 hướng) |
|
Cổng áp suất
|
Rc(PT)1/8 |
|
Loại kết nối
|
Loại cáp(Loại cáp: 2m) |
|
Loại áp suất
|
Áp suất âm |
|
Dải áp suất định mức
|
0.0 đến -101.3kPa |
|
Đơn vị áp suất hiển thị
|
kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O |
|
Ngõ ra điều khiển_NPN mạch thu hở
|
NPN mạch thu hở |
|
Ngõ ra/ngõ vào tùy chọn
|
Ngõ ra điện áp (1-5VDC ) |
|
Nguồn cấp
|
12-24VDC ±10%(sóng P-P: max. 10%) |
|
Dòng tiêu thụ
|
Max. 50mA |
|
Cấu trúc bảo vệ
|
IP40 |
|
Ngõ ra điều khiển_Độ trễ
|
1 chữ số cố định (2 số cho đơn vị psi) |
|
Ngõ ra điều khiển_Lỗi lặp lại
|
± 0.2% F.S. ± 1 chữ số |
|
Ngõ ra điều khiển_Thời gian đáp ứng
|
Tùy chọn 2.5ms, 5ms, 100ms, 500ms |
|
Môi trường_Nhiệt độ xung quanh
|
-10 đến 50℃, bảo quản: -20 đến 60℃ |
|
Môi trường_Độ ẩm xung quanh
|
35 đến 85%RH, bảo quản : 35 đến 85%RH |
|
Chất liệu
|
Vỏ mặt trước, mặt sau: Polycarbonate(insert glass), Cổng áp suất: die-cast(Zn)
|
|
Trọng lượng
|
Xấp xỉ 200g(Xấp xỉ 120g) |
Bảng chọn mã hàng sản phẩm:
Kích thước sản phẩm
- Dài : 30mm
- Rộng : 30mm
- Cao : 38.5mm
Kích thước lỗ khoét mặt tủ:
Sơ đồ đấu dây sản phẩm:
Ứng dụng:
- Cảm biến áp suất dùng để đo trong hệ thống lò hơi , thường được đo trực tiếp trên lò hơi. Khu vực này cần đo chính xác khá cao & phải chịu nhiệt độ cao
- Các máy nên khí cũng cần phải đo áp suất để giới hạn áp suất đầu ra, tránh trường hợp quá áp dẩn đến hư hỏng & cháy nổ
- Trên các trạm bơm nước cũng cần cảm biến áp suất để giám sát áp suất đưa về PLC hoặc biến tần để điều khiển bơm nước
- Để điều áp hoặc điều khiển áp suất sau van điều khiển thì cảm biến áp suất đóng vai trò rất quan trọng vì sẽ ảnh hưởng trực tiếp áp suất đầu ra sau van điều khiển
- Trên các xe cẩu thường có các ben thuỷ lực, yêu cầu giám sát các ben thuỷ lực này rất quan trọng vì sẽ ảnh hưởng đến lực kéo của ben . Vì thế họ luôn lắp cảm biến áp suất để giám sát áp suất trên các ben thuỷ lực này.
