PSN30-10DN – Cảm biến từ hình vuông 3 dây 10mm Autonics

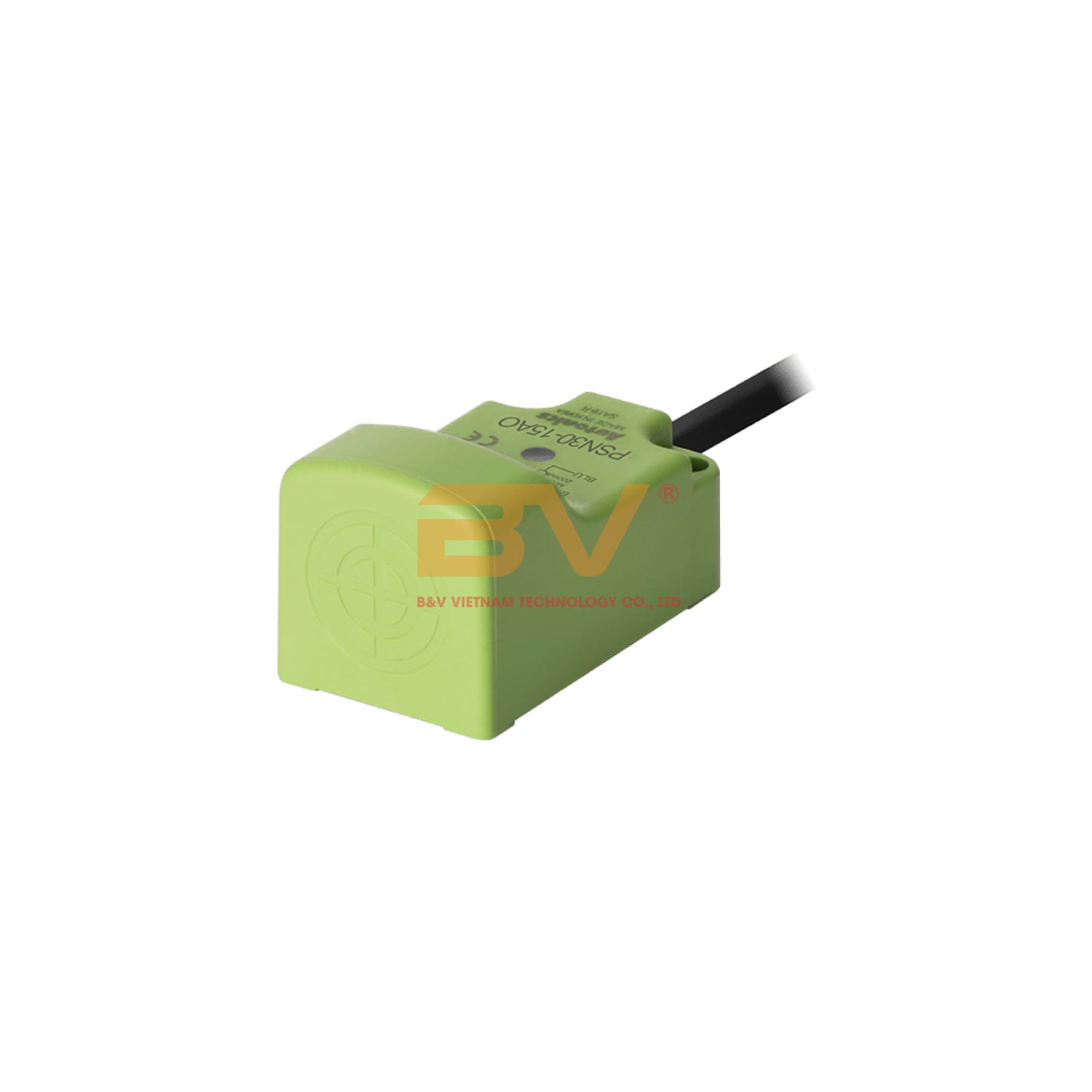

Cảm biến tiệm cận hình chữ nhật Autonics PSN30-10DN
Giới thiệu tổng quan:
Cảm biến tiệm cận cảm ứng từ hình chữ nhật có khả năng chống nhiễu và các mạch bảo vệ tốt nhờ IC cảm biến chuyên dụng. Có sẵn nhiều kích thước và model mặt phát hiện khác nhau để ứng dụng trong nhiều môi trường khác nhau.
Tính năng chính:
- Khả năng chống ồn (chống nhiễu) tuyệt vời với cảm biến IC chuyên dụng
- Vòng đời lâu dài, chất lượng đáng tin cậy, tiết kiệm chi phí, và dễ dàng lắp đặt
- Chỉ báo vận hành (đèn LED)
- Tích hợp mạch chống sét lan truyền
- Tích hợp mạch bảo vệ quá dòng (loại DC)
- Tích hợp mạch bảo vệ phân cực ngược (loại 3 dây DC)
- Cấu trúc bảo vệ IP67 (Tiêu chuẩn IEC)
- Các mô hình (model) cảm biến khác nhau (8 x 8 mm, 12 x 12 mm, 17 x 17 mm)
- Các mô hình (model) tần số thay thế cho phép lắp đặt liền kề nhiều cảm biến mà không bị nhiễu (PSN17-F)
Thông số kỹ thuật PSN30-10DN:
Loại dây và nguồn | DC 3 dây loại 12-24VDC |
Đường kính cạnh phát hiện | Frame size 30mm |
Khoảng cách phát hiện | 10mm |
Khoảng cách phát hiện tiêu chuẩn | 30×30×1mm(sắt) |
Tần số đáp ứng | 20Hz |
Thông số dòng | Dòng tiêu thụ: Max. 2.5mA |
Ngõ ra điều khiển | NPN Thường Mở |
Loại phát hiện | Loại tiêu chuẩn(Loại phát hiện mặt trước) |
Chất liệu | ABS (chịu nhiệt) |
Cấu trúc bảo vệ | IP67 (tiêu chuẩn IEC) |
Môi trường_Nhiệt độ xung quanh | -25 đến 70℃, bảo quản: -25 đến 70℃ |
Môi trường_Độ ẩm xung quanh | 35 đến 95%RH, bảo quản : 35 đến 95%RH |
Độ trễ | Max. 10% khoảng cách phát hiện |
Trọng lượng | Khoảng 92g (Khoảng 161g) |
Tần số đáp ứng là giá trị trung bình. Mục tiêu phát hiện tiêu chuẩn được sử dụng và chiều rộng lớn gấp 2 lần so với tiêu chuẩn, 1/2 khoảng cách phát hiện so với tiêu chuẩn.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Bảng chọn mã PSN Series:
Loại AC 2 dây:
Loại DC 3 dây:
Kích thước PSN Series:
Sơ đồ kết nối:
Loại AC 2 dây:
Loại DC 3 dây:
