Bộ chuyển điện áp 24V sang 4-20mA
Bộ chuyển điện áp 24V sang 4-20mA, bộ chuyển nguồn 24VDC sang 4-20mA hay còn gọi là bộ converter. Thiết bị có chức năng dùng để chuyển các tín hiệu điện áp như điên áp 24V, điện áp 48V, điên ap 80V sang 4-20mA. Dòng sản phẩn Model OMX333UNI là một trong những thiết bị làm được điều đó. Để hiểu rõ hơn mời các bạn xem thông số kỹ thuật của bộ chuyển đổi.
- 1 Thông số kỹ thuật:
- 1.1 Mô tả ứng dụng Bộ chuyển điện áp – OMX333
Thông số kỹ thuật:
- Model : OMX333UNI
- Tín hiệu đầu vào, bộ chuyển đổi có thể nhận được là :±1/±20/±40/±80 V, chúng ta có thể calib range bất kỳ trong khoảng đó. Như 0-24VDC, 0-48VDC, 0-20VDC…
- Ngoài đọc tín hiệu áp thì bộ chuyển đổi còn đọc được tín hiệu dòng : Điển hình là các dòng điên như ±90/±180 mA, ±20 mA/4…20 mA;
- Ngõ ra tín hiệu dạng Analog, chúng ta có thể tuỳ chọn một trong các tín hiệu sau : 4-20mA, 0-10v, 0-20mA, 0-5v..
- Tín hiệu ngõ ra điều khiển có tiếp điểm Relay : NO /NC
- Thiết bị sử dụng nguồn điện : 10..30VDC
- Sai số của bộ chuyển đổi cực thấp chỉ : 0.1% trên toàn dãy chuyển đổi.
- Bộ chuyển điện áp 24V sang 4-20mA có hệ số Cách ly chống nhiễu lên đến 2500 VAC.
- Kích thước bộ chuyển đổi : 90,5 x 79 x 25 mm
- Thời gian phản hồi : 1ms
- Sản xuất tại : Orbit Merret – Cộng Hoà Séc
- Bộ chuyển điện áp 24V sang 4-20mA được bảo hành 18 tháng.

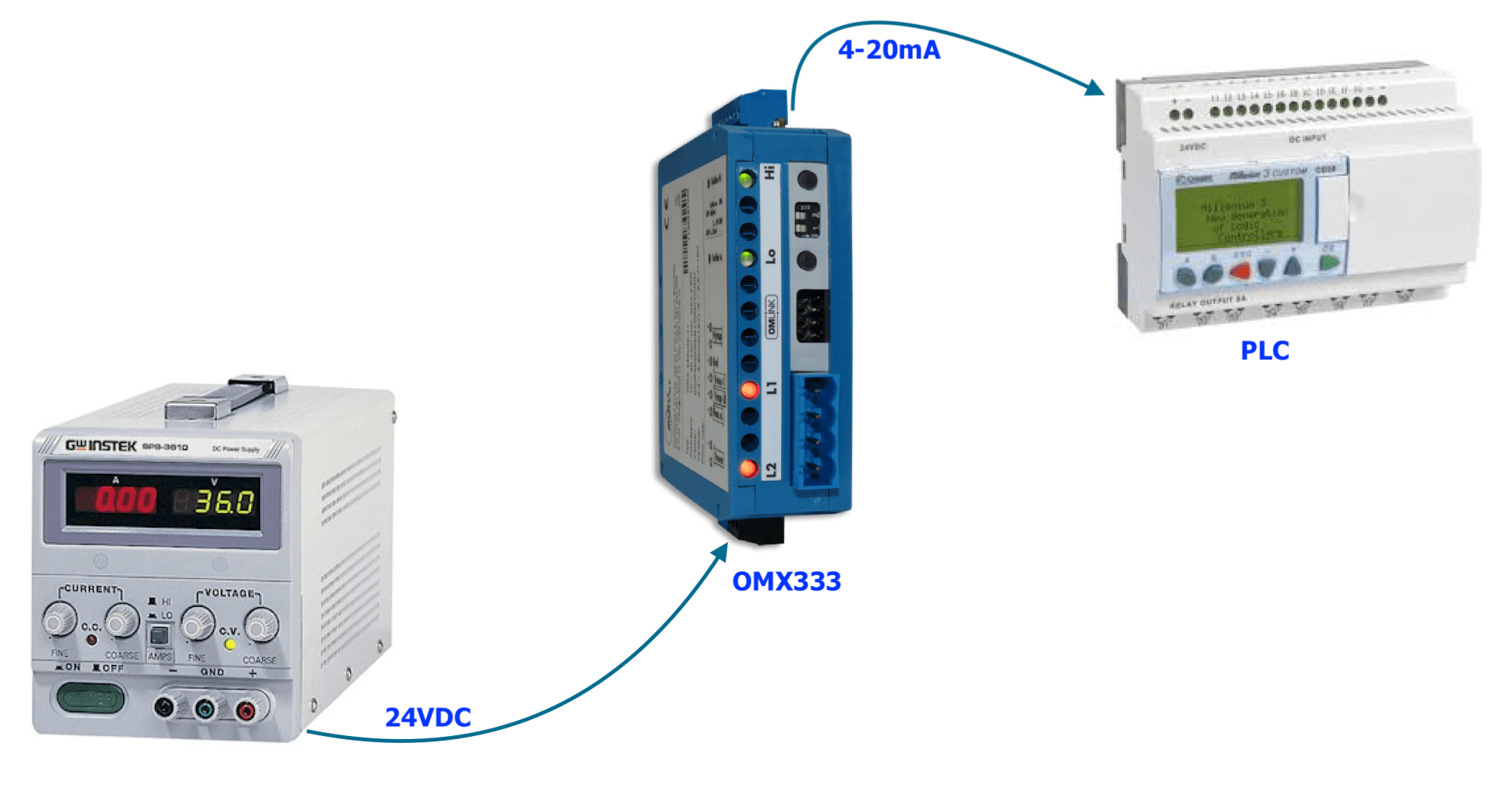

Mô tả ứng dụng Bộ chuyển điện áp – OMX333
Giả sử ta có một nguồn áp 0..24VDC có thể thay đổi được thì 0V sẽ tương ứng đầu ra 4mA. Giá trị 24VDC sẽ tương ứng 20mA. Tín hiệu ngõ vào và ra là tuyến tính, thời gian phản hồi tín hiệu chỉ 1ms.
Bộ chuyển điện áp nguồn 24Vdc sang 4-20mA giúp việc giám sát nguồn cấp cho cảm biến đưa về tín hiệu analog luôn luôn chính xác. Nếu trường hợp xảy ra với nguồn cấp 24Vdc không ổn định thì bộ chuyển đổi OMX333 sẽ truyền tín hiệu về PLC báo lỗi nguồn. Giúp bảo vệ tốt các thiết bị đắt tiền như các cảm biến, transmitter, bộ điều khiển….
Ngoài cung cấp Bộ chuyển điện áp 24V sang 4-20mA. Chúng tôi còn cung cấp cá bô chuyển đổi khác như bộ chuyển tín hiệu 5A sang 4-20mA, bộ chuyển tín hiệu Pt100 sang 4-20mA, bộ chuyển loadcell sang 4-20mA.. Để được tư vấn dùng thiết bị phù hợp với yêu cầu của minh.
