ACD_ACR-13A Catalog

Bộ điều khiển nhiệt độ Shinko ACD-13A-R/M, A3, A5, TA1

MÀN HÌNH HIỂN THỊ GIÁ TRỊ PV LỚN

Kích thước LCD
ACD-13A : Màn hình hiển thị PV : 24.0 x 11.0mm (H x W)
ACD-15A : Màn hình hiển thị SV/MV/TIME : 14.0 x 7.0 mm (H x W)
ACR-13AA : Màn hình hiển thị PV : 14.0 x 5.4mm (H x W)
ACD-15A : Màn hình hiển thị SV/MV/TIME : 10.0 x 4.6 mm (H x W)

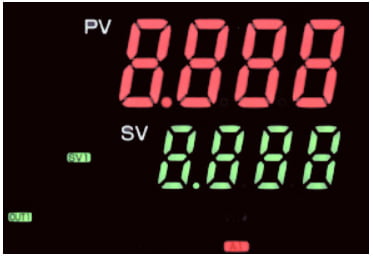

So sánh với bộ điều khiển nhiệt đôk JCD-33A
ACD-13A, ACD-15A

JCD-33A

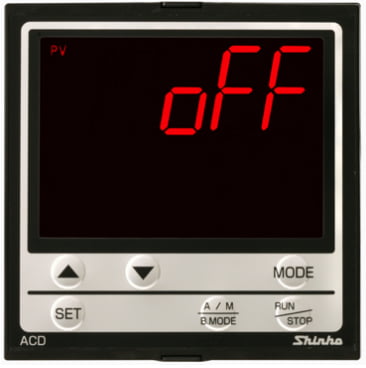

XEM GIÁ TRỊ PV KHI ĐIỀU KHIỂN OFF

Có 4 lựa chọn khi đầu ra điều khiển OFF

Hiển thị giá trị PV khi đầu ra điều khiển OFF và có thể lựa chọn đầu ra cảnh báo.

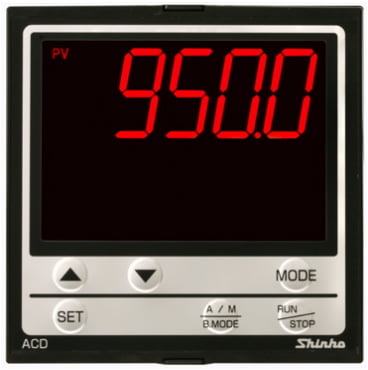

Hiển thị giá trị PV

GIÁ TRỊ MV HIỂN THỊ DƯỚI DẠNG THANH BIỂU ĐỒ

22 thanh (-5 đến 105%)

Có thể lựa chọn hiển thị DV

ACD-13A

CHẾ ĐỘ THIẾT LẬP ĐƠN GIẢN

Các cài đặt cơ bản và thao tác chính có thể thực hiện được thông qua 3 phím bấm : Phím Tăng, phím giảm, phím MODE.

NHIỀU CHỨC NĂNG EVENT ĐẦU VÀO/ĐẦU RA

• 4 điểm đầu vào Event (tùy chọn), Tối đa 5 điểm đầu ra Event.
• Chức năng đầu vào/ra Event có thể được lựa chọn từ : Đầu ra cảnh báo, đầu ra cảnh báo đứt dây (tùy chọn), Đầu ra cảnh báo  Loop break, đầu ra timer, đầu ra tín hiệu thời gian, đầu ra kết thúc chương trình nhiệt…vv

THIẾT LẬP CHỨC NĂNG QUA CÁP USB

• Sử dụng cáp kết nối USB CMB-001 (được bán riêng), không cần thiết cung cấp nguồn điện cho bộ điều khiển.

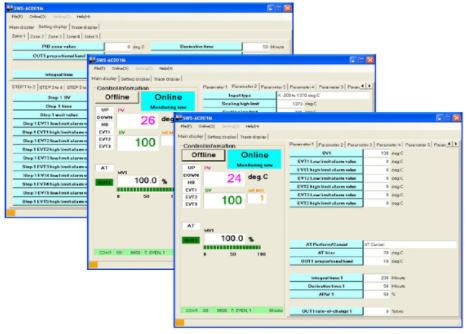

• Phần mềm giám sát (SWS-AC001M)

LỰA CHỌN YES/NO CHỨC NĂNG FEEBACK POTENTIOMETER

Lựa chọn từ phím bấm (chỉ có ở sản phẩm ACD-15A, ACR-15A).

CHỐNG BỤI/NƯỚC

Đáp ứng tiêu chuẩn IP66 (đối với mặt trước) cho phép sử dụng sản phẩm trong môi trường khắc nghiệt thường tiếp xúc với bụi hoặc nước.
