BCx2 catalog

BCx2 là dòng điều khiển nhiệt độ thế hệ mới, kế thừa và hướng tới nâng cao các tính năng hiện có của dòng JC như tính năng thao tác, tính năng quan sát, tính năng điều khiển, giảm thiểu không gian lắp đặt.

Trong dòng sản phẩm này, các mục thường xuyên cài đặt được tập hợp lại. Có thể bắt đầu điều khiển bằng cách thiết lập các thông số ở mục này.
Ví dụ về chế độ cài đặt ban đầu

Chức năng này sẽ tính toán các tham số PID khi chức năng AT không thể thực hiện được do sự biến động của nhiệt độ.

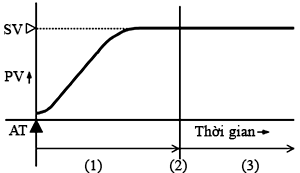

Hoạt động của chức năng ‘AT on startup’

(1) Tính toán AT (từ khi khởi động cho đến khi giá trị PV ổn định ở SV)
(2) Tính toán các tham số PID
(3) Điều khiển bằng tham số PID do chế độ ‘AT on startup’ tính toán

Chức năng điều khiển theo chương trình với 9 bước nhiệt.

Time signal output và Pattern end output có thể được lựa chọn ở mục [Event output allocation].

• Số chương trình nhiệt : 1
• Số bước nhiệt : 9
• Bước SV : Giới hạn thấp đến giới hạn cao của thang đo
• Bước thời gian : 00:00 đến 99:59 (đơn vị : giờ : phút, phút : giây)
• Giá trị chờ : Từ 0 đến giá trị chuyển đổi của 20% của dải đầu vào
• Hoạt động khôi phục khi mất điện : Dừng/tiếp tục/tạm dừng
• Loại bắt đầu điều khiển theo chương trình : Bắt đầu bằng PV/PVR/SV
• Số lần lặp : 0~10,000 lần

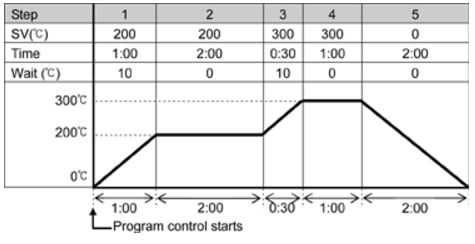

Ví dụ về điều khiển chương trình nhiệt

Đối với loại đầu ra dòng điện DC, bộ điều khiển nhiệt độ có thể sử dụng như 1 bộ chuyển đổi. Tín hiệu đầu vào được chuyển đổi qua tín hiệu 4 đến 20mA DC và xuất ra giá trị đã được chuyển đổi.

Có tối đa 2 điểm đầu vào Event (tùy chọn) và 2 điểm đầu ra Event ( 1 điểm là tiêu chuẩn)
Có thể lựa chọn từ nhiều lựa chọn đầu vào/ra : Đầu ra cảnh báo, đầu ra cảnh báo đứt dây nóng (tùy chọn), đầu ra cảnh báo Loop break, đầu ra tín hiệu thời gian, đầu ra kết thúc chương trình nhiệt.v.v…

Màn hình PV, SV hiển thị 5 chữ số, lớn, dễ quan sát. Thuận tiện cho việc hiển thị các giá trị đo lường có phạm vi rộng.

• BCD2 : Kích thước ký tự 24 x 11 mm (H x W)
• JCD-33A : Kích thước ký tự 18 x 8 mm (H x W)

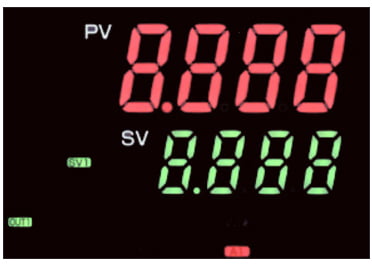

Màn hình hiển thị của BCD2

Màn hình hiển thị của JCD-33A

Với chiều sâu lắp đặt trong bảng điều khiển chỉ 60 mm, dòng BCx2 lý tưởng cho việc lắp đặt trong tất cả các bảng điều khiển

• BCD2 : Chiều sâu bên trong bảng điều khiển là 60 mm
• JCD-33A : Chiều sâu bên trong bảng điều khiển là 98.5 mm

So sánh giữa BCD2 và JCD-33A

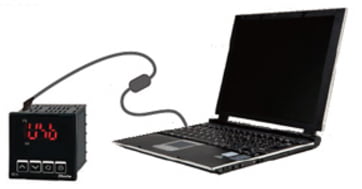

Kết nối BCx2 với máy tính bằng cáp chuyên dụng (bán riêng), sử dụng phần mềm chuyên dụng để thiết lập các chức năng sản phẩm từ máy tính.
Không cần thiết cung cấp nguồn điện cho BCx2 khi kết nối với máy tính, nguồn điện BCx2 được cung cấp bởi máy tính thông qua cổng kết nối USB.

Tải phần mềm chuyên dụng từ trang web Shinko Technos R&D.
Phần mềm giám sát dòng BCx2 (SWC-BCx01M)

Đáp ứng tiêu chuẩn IP66 (đối với mặt trước) cho phép sử dụng sản phẩm trong môi trường khắc nghiệt phải tiếp xúc với bụi và nước.
