ACS-13A Catalog

Bộ điều khiển nhiệt độ Shinko: Emissivity setting function added ACS-13A-R/A

ĐỘ BỀN CAO, KÍCH THƯỚC NHỎ GỌN TIẾT KIỆM KHÔNG GIAN LẮP ĐẶT

• Kích thước : 48 x 48 x 62mm (W x H x D)
• Chiều sâu lắp đặt trong bảng điều khiển là 56mm
• Khi sử dụng miếng đệm (chống bụi/nước) chiều sâu trong bảng điều khiển là 54.5 mm

MÀN HÌNH HIỂN THỊ LCD 11 ĐOẠN

Màn hình dễ đọc, dễ quan sát

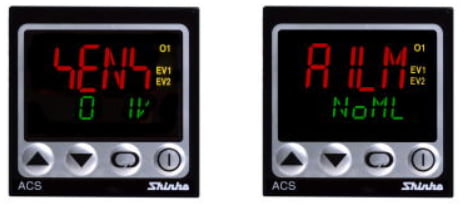

Ví dụ hiển thị
Lựa chọn loại đầu vào [SENS]                        Lựa chọn chế độ Energized/De-energized ở cảnh báo 1 [A1LM]

Ký tự chữ cái

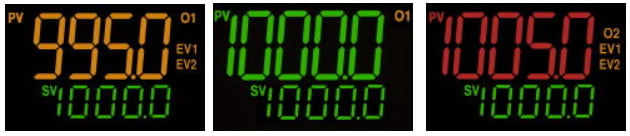

MÀN HÌNH DỄ ĐỌC, DỄ QUAN SÁT. CÓ THỂ THAY ĐỔI MÀU SẮC HIỂN THỊ PV

• Màn hình hiển thị PV có thể được lựa chọn các màu đỏ, xanh, cam.
• Màu hiển thị PV cũng có thể thay đổi liên tục tùy thuộc vào độ lệch giữa PV và SV, cho phép kiểm tra tình trạng điều khiển dễ dàng.

Hys : Thay đổi màu hiển thị của PV

      PV nhỏ hơn SV – Hys                         PV bằng SV  Hys                          PV cao hơn SV + Hys

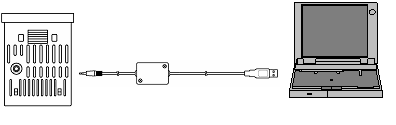

KẾT NỐI VỚI MÁY TÍNH

Kết nối với máy tính qua cổng USB. Giám sát và thiết lập các thông số bằng phần mềm giám sát (SWS-ACS01M).

Cáp kết nối USB (CMA)

Phần mềm giám sát (SWS-AC01M)

THAY ĐỔI TỶ LỆ ĐẦU RA

Phù hợp cho các sợi đốt không được thiết kế để thay đổi đột ngột đầu ra và điều khiển sợi đốt chẳng hạn như sợi đốt Kanthal Super.

ĐA NGÕ VÀO, TỐC ĐỘ LẤY MẪU NHANH

• Có 18 loại đầu vào
• Đầu vào cặp nhiệt điện (10 loại), đầu vào RTD (2 loại), đầu vào dòng (2 loại), đầu vào điện áp (4 loại).
• Bộ điều khiển ACS-13A có thể điều khiển nhiệt độ cho nhiều loại máy khác nhau, như máy ép phun, máy đùn, máy đóng gói, mấy sấy và lò điện.
• Tốc độ lấy mẫu đầu vào : 0.25s

CHỐNG BỤI/NƯỚC

Đáp ứng tiêu chuẩn IP66 (đối với mặt trước) cho phép làm việc trong môi trường khắc nghiệt phải tiếp xúc với bụi và nước.

NHIỀU CHỨC NĂNG TÙY CHỌN

< Thiết lập giá trị lưu từ bên ngoài >

SV1 đến SV4 có thể được lựa chọn từ tiếp điểm bên ngoài.

Có thể lựa chọn điều khiển đầu ra ON/OFF hoặc điều khiển bằng tay/tự động.

< Truyền thông >

Sử dụng phương thức truyền thông : Shinko protocol, Modbus ASCII and Modbus RTU.

< Đầu ra cảnh báo đứt dây nóng >

Có thể phát hiện đứt dây nóng 1 pha hoặc dây 3 pha.

Đối với lưới điện 3 pha, phải sử dụng 2 CT.

< Đầu ra điều khiển nóng/lạnh >

Hoạt động làm mát có thể được lựa chọn từ : Làm mát bằng không khí, làm mát bằng dầu, làm mát bằng nước.

Đối với các loại đầu ra làm mát, có thể sử dụng đầu ra relay hoặc SSR.
