HMI Senlan ST Cảm Ứng Điện Dung

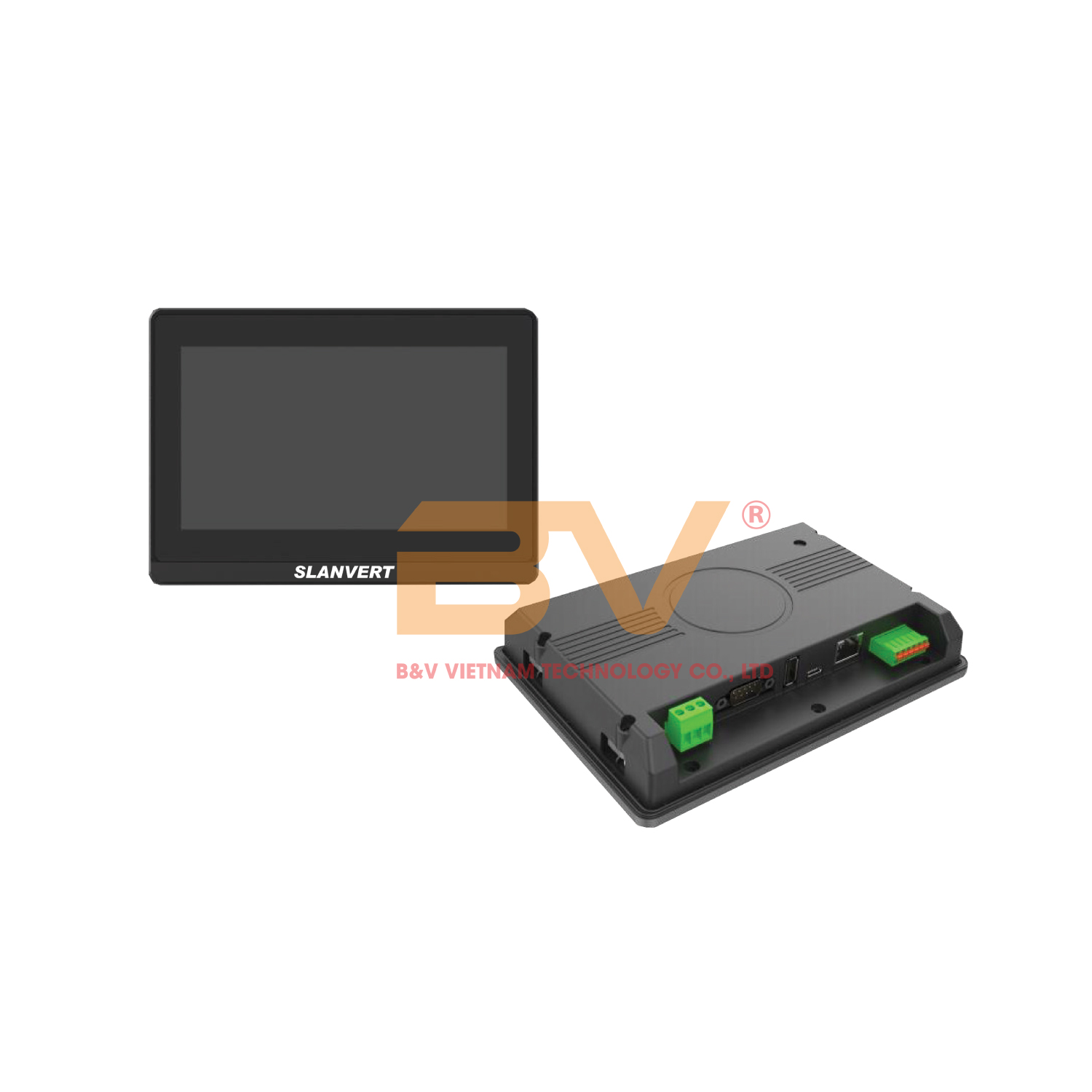

TỔNG QUAN HMI SENLAN ST CẢM ỨNG ĐIỆN DUNG
Dòng HMI ST070C và ST100C của SLANVERT sử dụng màn hình cảm ứng điện dung đa điểm, cấu hình cao với CPU Cortex-A7 4 nhân, bộ nhớ 4G + 256M, hỗ trợ cổng Ethernet, USB, RS232/RS485. Độ phân giải cao, thiết kế đạt chuẩn IP65 mặt trước, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
TÍNH NĂNG NỔI BẬT HMI SENLAN ST CẢM ỨNG ĐIỆN DUNG
- Màn hình cảm ứng điện dung đa điểm, thao tác mượt, độ nhạy cao
- Hiển thị sắc nét với độ phân giải cao (lên đến 1024×768)
- CPU 4 nhân 1.2GHz, bộ nhớ lớn 4G + 256M, tích hợp RTC
- Hỗ trợ nhiều giao thức kết nối: Ethernet, USB, RS232/RS485
- Hoạt động ổn định trong môi trường công nghiệp (-10~60°C)
- Chống bụi, chống nước mặt trước đạt chuẩn IP65
- Đạt chứng chỉ CE, RoHS — an toàn, bền bỉ và thân thiện môi trường
THÔNG SỐ KỸ THUẬT HMI SENLAN ST CẢM ỨNG ĐIỆN DUNG
| Model | ST070C | ST100C | |||
| Màn hình | LCD TFT 7 inch | LCD TFT 10.1 inch | |||
| Độ phân giải | 1024×600 | 1024×768 | |||
| Màu hiển thị | 24-bit | 16-bit | |||
| Độ sáng | 350 cd/m² | 350 cd/m² | |||
| Đèn nền | LED | ||||
| Cảm ứng | Cảm ứng điện dung đa điểm (kính + kính) | ||||
| CPU | 1.2GHz, 4 nhân – Cortex-A7 | ||||
| Bộ nhớ lưu trữ | 4G + 256M | ||||
| Đồng hồ thời gian thực (RTC) | Tích hợp sẵn | ||||
| Cổng Ethernet | 1 cổng RJ45, 10/100Mbps | ||||
| Cổng USB | 1 cổng USB Type-C (Slave) 1 cổng USB-A (Host) | 1 cổng USB MicroUSB (Slave) 1 cổng USB-A (Host) | |||
| Tải chương trình | USB Slave / USB / Ethernet | ||||
| Cổng nối tiếp (Serial Port) | COM1: RS232/RS485/RS422 COM2/COM4: RS485 COM3: RS232 |
||||
| Công suất tiêu thụ | < 6W | < 8W | |||
| Điện áp định mức | DC24V, dải điện áp từ 9V đến 28V | ||||
| Bảo vệ nguồn | Chống sét lan truyền | ||||
| Thời gian mất nguồn | < 5ms | ||||
| Nhiệt độ làm việc | -10 ~ 60℃ | ||||
| Nhiệt độ lưu trữ | -20 ~ 70℃ | ||||
| Độ ẩm hoạt động | 10 ~ 90% RH, không ngưng tụ | ||||
| Chống rung | 10 ~ 25Hz (X, Y, Z), 2G/30 phút | ||||
| Cấp bảo vệ | Mặt trước: IP65, Mặt sau: IP20 | ||||
| Chứng chỉ | CE, RoHS | ||||
| Kích thước khoét lắp | 178×125 mm | 230×180 mm | |||
| Kích thước tổng thể | 181.5×130.9×32.6 mm | 247×197×31.5 mm | |||
| Trọng lượng | Khoảng 600g | Khoảng 1100g | |||
MÃ SẢN PHẨM HMI SENLAN ST CẢM ỨNG ĐIỆN DUNG
| Mã sản phẩm | Kích thước màn hình | Kết nối Ethernet | Loại cảm ứng | Ghi chú | ||
| ST070C | 7 inch (1024×600) | Có | Điện dung đa điểm | USB Type-C, USB Host | ||
| ST100C | 10.1 inch (1024×768) | Có | Điện dung đa điểm | USB Micro, USB Host | ||
ỨNG DỤNG CỦA HMI SENLAN ST CẢM ỨNG ĐIỆN DUNG
Giao diện người – máy (HMI) cho hệ thống điều khiển PLC
- Hiển thị và giám sát trạng thái hoạt động, cảnh báo lỗi và các thông số quá trình.
Điều khiển máy móc trong sản xuất
- Dùng trong máy đóng gói, máy chiết rót, máy cắt – kết hợp với PLC SH300/SH500.
Quản lý và giám sát dây chuyền tự động
- Theo dõi sản lượng, trạng thái cảm biến, điều khiển từ xa thông qua mạng Ethernet/RS485.
Kết nối với hệ SCADA
- Làm trạm giao diện trung gian giữa SCADA và thiết bị trường.
Tích hợp trong hệ thống điều khiển phân tán (DCS)
- Cho phép thao tác cục bộ tại từng khu vực sản xuất.
Ứng dụng trong các ngành: thực phẩm, dược phẩm, dệt, nhựa, bao bì…
- Với kích thước màn hình đa dạng (4.3 inch, 7 inch, 10.1 inch) phù hợp nhiều vị trí lắp đặt.
