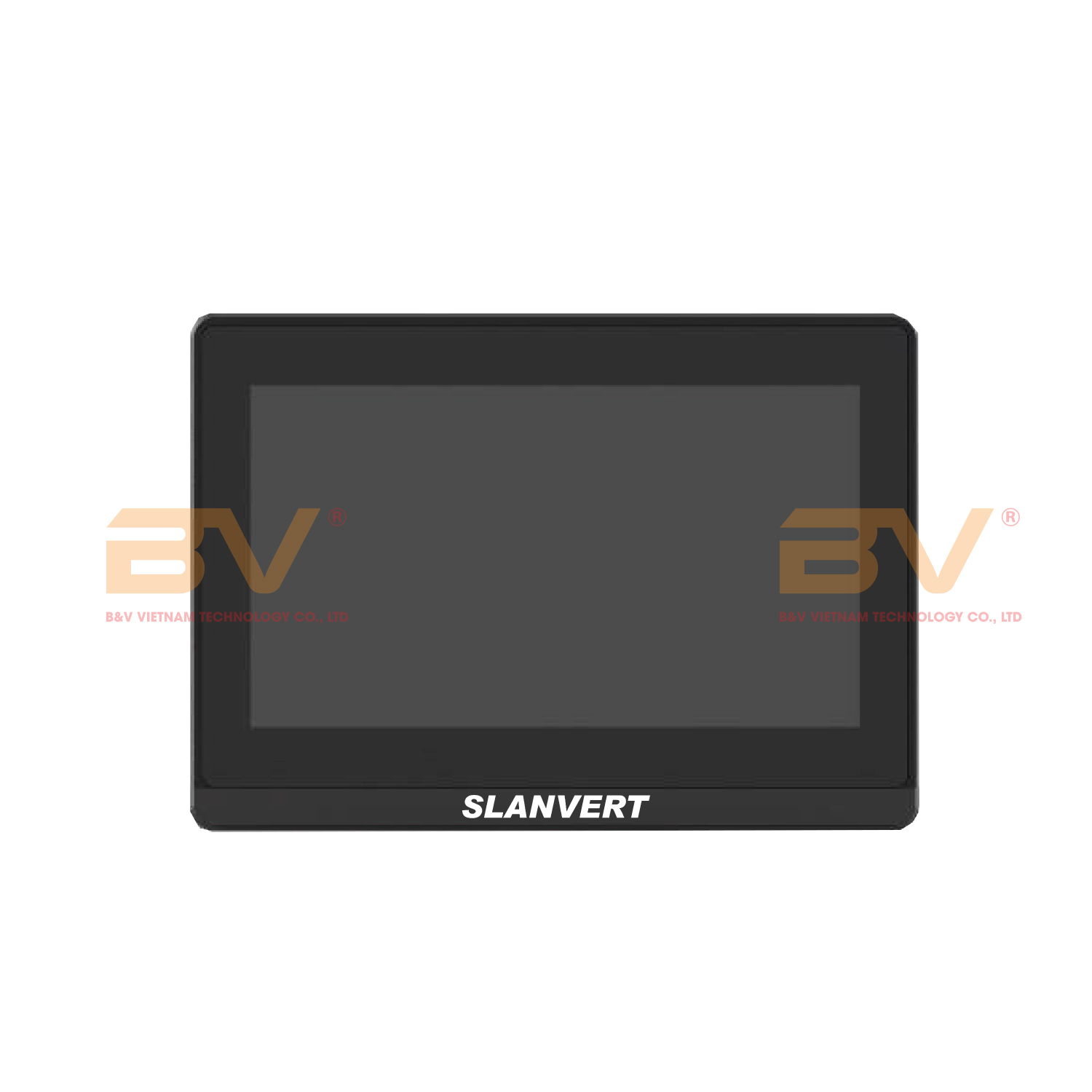

TỔNG QUAN HMI SENLAN ST100C
Dòng HMI ST070C và ST100C của SLANVERT sử dụng màn hình cảm ứng điện dung đa điểm, cấu hình cao với CPU Cortex-A7 4 nhân, bộ nhớ 4G + 256M, hỗ trợ cổng Ethernet, USB, RS232/RS485. Độ phân giải cao, thiết kế đạt chuẩn IP65 mặt trước, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
TÍNH NĂNG NỔI BẬT HMI SENLAN ST100C
- Màn hình cảm ứng điện dung đa điểm, thao tác mượt, độ nhạy cao
- Hiển thị sắc nét với độ phân giải cao (lên đến 1024×768)
- CPU 4 nhân 1.2GHz, bộ nhớ lớn 4G + 256M, tích hợp RTC
- Hỗ trợ nhiều giao thức kết nối: Ethernet, USB, RS232/RS485
- Hoạt động ổn định trong môi trường công nghiệp (-10~60°C)
- Chống bụi, chống nước mặt trước đạt chuẩn IP65
- Đạt chứng chỉ CE, RoHS — an toàn, bền bỉ và thân thiện môi trường
THÔNG SỐ KỸ THUẬT HMI SENLAN ST100C
| Model | ST070C | ST100C | |||
| Màn hình | LCD TFT 7 inch | LCD TFT 10.1 inch | |||
| Độ phân giải | 1024×600 | 1024×768 | |||
| Màu hiển thị | 24-bit | 16-bit | |||
| Độ sáng | 350 cd/m² | 350 cd/m² | |||
| Đèn nền | LED | ||||
| Cảm ứng | Cảm ứng điện dung đa điểm (kính + kính) | ||||
| CPU | 1.2GHz, 4 nhân – Cortex-A7 | ||||
| Bộ nhớ lưu trữ | 4G + 256M | ||||
| Đồng hồ thời gian thực (RTC) | Tích hợp sẵn | ||||
| Cổng Ethernet | 1 cổng RJ45, 10/100Mbps | ||||
| Cổng USB | 1 cổng USB Type-C (Slave) 1 cổng USB-A (Host) | 1 cổng USB MicroUSB (Slave) 1 cổng USB-A (Host) | |||
| Tải chương trình | USB Slave / USB / Ethernet | ||||
| Cổng nối tiếp (Serial Port) | COM1: RS232/RS485/RS422 COM2/COM4: RS485 COM3: RS232 |
||||
| Công suất tiêu thụ | < 6W | < 8W | |||
| Điện áp định mức | DC24V, dải điện áp từ 9V đến 28V | ||||
| Bảo vệ nguồn | Chống sét lan truyền | ||||
| Thời gian mất nguồn | < 5ms | ||||
| Nhiệt độ làm việc | -10 ~ 60℃ | ||||
| Nhiệt độ lưu trữ | -20 ~ 70℃ | ||||
| Độ ẩm hoạt động | 10 ~ 90% RH, không ngưng tụ | ||||
| Chống rung | 10 ~ 25Hz (X, Y, Z), 2G/30 phút | ||||
| Cấp bảo vệ | Mặt trước: IP65, Mặt sau: IP20 | ||||
| Chứng chỉ | CE, RoHS | ||||
| Kích thước khoét lắp | 178×125 mm | 230×180 mm | |||
| Kích thước tổng thể | 181.5×130.9×32.6 mm | 247×197×31.5 mm | |||
| Trọng lượng | Khoảng 600g | Khoảng 1100g | |||
MÃ SẢN PHẨM HMI SENLAN ST100C
| Mã sản phẩm | Kích thước màn hình | Kết nối Ethernet | Loại cảm ứng | Ghi chú | ||
| ST070C | 7 inch (1024×600) | Có | Điện dung đa điểm | USB Type-C, USB Host | ||
| ST100C | 10.1 inch (1024×768) | Có | Điện dung đa điểm | USB Micro, USB Host | ||
ỨNG DỤNG CỦA HMI SENLAN ST100C
Giao diện người – máy (HMI) cho hệ thống điều khiển PLC
- Hiển thị và giám sát trạng thái hoạt động, cảnh báo lỗi và các thông số quá trình.
Điều khiển máy móc trong sản xuất
- Dùng trong máy đóng gói, máy chiết rót, máy cắt – kết hợp với PLC SH300/SH500.
Quản lý và giám sát dây chuyền tự động
- Theo dõi sản lượng, trạng thái cảm biến, điều khiển từ xa thông qua mạng Ethernet/RS485.
Kết nối với hệ SCADA
- Làm trạm giao diện trung gian giữa SCADA và thiết bị trường.
Tích hợp trong hệ thống điều khiển phân tán (DCS)
- Cho phép thao tác cục bộ tại từng khu vực sản xuất.
Ứng dụng trong các ngành: thực phẩm, dược phẩm, dệt, nhựa, bao bì…
- Với kích thước màn hình đa dạng (4.3 inch, 7 inch, 10.1 inch) phù hợp nhiều vị trí lắp đặt.
