Hope130 – Biến tần điều khiển vector hiệu suất cao
Tổng quan biến tần điều khiển vector hiệu suất cao Hope130
Hope 130 là một biến tần tinh tế và thiết thực do Senlan ra mắt, nó có vẻ ngoài tinh tế và nhỏ gọn, mạch tinh tế và hoàn hảo, các chức năng đơn giản và thiết thực cũng như phân chia menu rõ ràng và hợp lý. Hope 130 tích hợp thuật toán chuyển đổi tần số và điện áp biến đổi vectơ không gian được tối ưu hóa hiệu suất cao của Sen lan, có khả năng tự động tăng mô-men xoắn, bù trượt, triệt tiêu dao động, khởi động theo dõi, ngăn chặn sự cố, bù vùng chết chính xác, ổn định điện áp tự động, xử lý PID, tự động tải. Điều chỉnh tần số và các chức năng nâng cao khác có thể được áp dụng cho hầu hết các tình huống điều khiển công nghiệp.
Tính năng nổi bật:
- Thiết kế tối giản
Kiểu dáng mỏng và dài theo tiết diện vàng, bố trí linh kiện bên trong hợp lý và khả năng chống nhiễu điện từ mạnh mẽ;
- Mật độ năng lượng cực cao
Nhỏ và tinh tế, với mật độ năng lượng cực cao, giúp giảm đáng kể nhu cầu về không gian lắp đặt;
- Hiệu suất điều khiển cực cao
Điều khiển vectơ điện áp không gian được tối ưu hóa để có mômen khởi động lớn hơn và hiệu suất giảm tốc tốt hơn;
- Giao diện thao tác rất đơn giản
Phích cắm đầu pha lê RJ45 phổ biến trên toàn thế giới để kết nối, với kiểu dáng công nghiệp hoàn toàn mới, tạo điều kiện thuận lợi cho việc lắp ráp, tháo gỡ và vận hành;
Download tài liệu: Hope 130 Operation Manual v1.0.pdf
Thông số kỹ thuật:
| Mô tả | ||
| Đầu vào | Điện áp, tần số định mức | Một pha: 220~240V; 3 pha: 380~440V, 50Hz/60Hz |
| Phạm vi cho phép | Phạm vi dao động điện áp: -15%~10%; dung sai điện áp: <3%; tần số: 47Hz~63Hz | |
| đầu ra | Điện áp đầu ra | Điện áp đầu vào ba pha, 0V ~, dung sai <5% |
| Dải tần số đầu ra | 0,00 – 650,00Hz | |
| Hiệu suất | Khả năng quá tải | 150% dòng định mức trong 60 giây, 180% dòng định mức trong 15 giây, 200% dòng định mức trong 2 giây |
| Độ phân giải tần số | Cài đặt kỹ thuật số: 0,01Hz; cài đặt mô phỏng: <2% tần số tối đa | |
| Độ chính xác tần số đầu ra | Cài đặt tương tự: <±2% tần số tối đa; cài đặt kỹ thuật số: 0,01Hz | |
| Đầu ra đầu vào | AI đầu vào tương tự | 2 kênh AI: 0/4~20mA, 0-10V |
| Đầu ra tương tự AO | 2 kênh AO: 0/4~20mA, 0-10V | |
| Đầu vào kỹ thuật số | 6 đầu vào kỹ thuật số, NPN/PNP | |
| Đầu ra kỹ thuật số | 1 đầu ra kỹ thuật số, 2 đầu ra rơle | |
| Giao tiếp | Giao diện RS485 tích hợp, giao thức ModbusRTU | |
| Chức năng điều khiển | Chế độ điều khiển động cơ | Điều khiển vectơ điện áp không gian VF |
| Chạy kênh lệnh | Cài đặt bảng điều khiển, cài đặt thiết bị đầu cuối điều khiển, cài đặt giao tiếp | |
| Kênh cài đặt tần số | Bảng điều khiển, giao tiếp, giá trị điều chỉnh LÊN/XUỐNG, AI, PID, tốc độ nhiều bước | |
| phanh DC | Thời gian phanh: 0,0 giây ~ 60,0 giây, dòng phanh: 0,0% ~ 100,0% dòng định mức | |
| Tăng tốc và giảm tốc | Tuyến tính, đường cong S ACC/DEC | |
| Yog | Dải tần số chạy bộ: 0,10Hz ～ 50,00Hz | |
| AVR | Điều chỉnh điện áp tự động | |
| Tần số sóng mang tự động | Tự động điều chỉnh tần số sóng mang theo đặc tính tải và nhiệt độ môi trường | |
| Xử lý PID | 3 giai đoạn Quy trình Bộ điều chỉnh PID | |
| Phương pháp tốc độ nhiều tầng | 7 bước | |
| Người khác | Theo dõi khởi động, ngăn chặn sự ngừng hoạt động, triệt tiêu dao động, chức năng bù vùng chết chính xác | |
| Môi trường | Sự bảo vệ | Quá dòng, quá áp, thấp áp, mất pha, ngắn mạch giữa các pha đầu ra, quá nhiệt, quá tải động cơ, hỏng hóc bên ngoài, mất kết nối đầu vào analog, ngăn chặn sự cố, v.v. |
| Độ cao | Với độ cao dưới 1000m, suy giảm >1000m | |
| Điều hành | -10~+40oC / 20~90%RH, không có giọt nước ngưng tụ | |
| Nhiệt độ bảo quản | -20~+60℃ | |
| Rung | <5,9m/s2 (0,6g) | |
| Kết cấu | Mức độ bảo vệ | IP20 |
| Chế độ làm mát | Làm mát bằng không khí cưỡng bức |
Giá trị định mức, kích thước và trọng lượng của biến tần dòng Hope 130 như sau:
220V:
| Model | Rated capacity (kVA) | Output current rating (A) | Adaptive motor (kW) | Chassis size (mm ) | Weight (kg) |
| Hopel30G0.75S2U | 1.6 | 5 | 0.75 | 165*80*150 | 1.05 |
| Hopel30G1.5S2U | 3.1 | 8 | 1.5 | 1.10 | |
| Hopel30G2.2S2U | 4.2 | 11 | 2.2 | 1.15 | |
| Hopel30G4S2U | 6.9 | 18 | 4 | 240*110*165 | 2.25 |
380V:
| Model | Rated capacity (kVA) | Output current rating (A) | Adaptive motor (kW) | Chassis size (mm ) | Weight (kg) |
| Hopel30G0.75T4U | 1.6 | 2.5 | 0.75 | 165*80*150 | 1.05 |
| Hopel30G1.5T4U | 2.4 | 3.7 | 1.5 | 1.10 | |
| Hopel30G2.2T4U | 3.6 | 5.5 | 2.2 | 1.15 | |
| Hopel30G4T4U | 6.4 | 9.7 | 4 | 1.25 | |
| Hopel30G5.5T4U | 8.5 | 13 | 5.5 | 240*110*165 | 2.25 |
| Hopel30G7.5T4U | 12 | 18 | 7.5 | 2.45 | |
| Hopel30GllT4D | 16 | 24 | 11 | 280*130*180 | 3.2 |
| Hopel30G15T4D | 20 | 30 | 15 | 3.8 | |
| Hopel30G18.5T4D | 25 | 38 | 18.5 | 330*155*205 | 5.85 |
| Hopel30G22T4D | 30 | 45 | 22 | 6.35 | |
| Hopel30G30T4D | 40 | 60 | 30 | 400*195*222 | 10.45 |
| Hopel30G37T4D | 49 | 75 | 37 | 10.65 | |
| Hopel30G45T4D | 60 | 91 | 45 | 498*250*298 | 22.45 |
| Hopel30G55T4D | 74 | 112 | 55 | 22.55 | |
| Hopel30G75T4D | 99 | 150 | 75 | 611*280*318 | 30.6 |
| Hopel30G90T4D | 116 | 176 | 90 | 31 | |
| Hopel30G110T4D | 138 | 210 | 110 | 32.8 | |
| Hopel30G132T4D | 167 | 253 | 132 | 715*360*315 | 50.5 |
| Hopel30G160T4D | 200 | 304 | 160 | 51.35 |

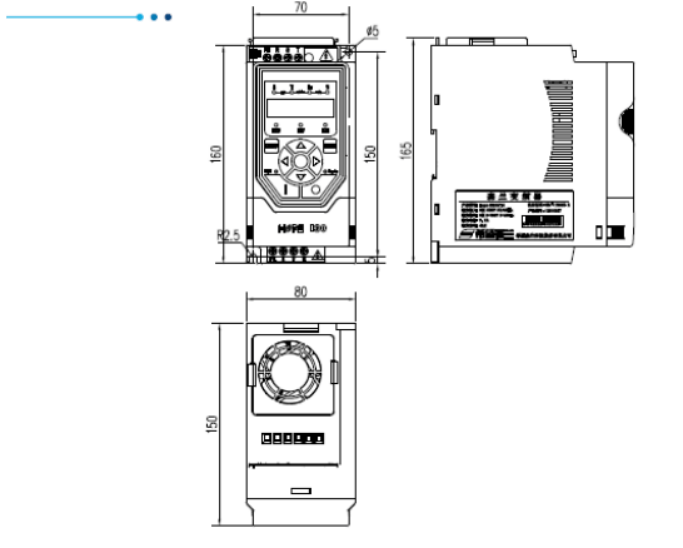

Bản vẽ và kích thước Hope 130G0.75T4U～4T4U, 0.75S2U～2.2S2U:

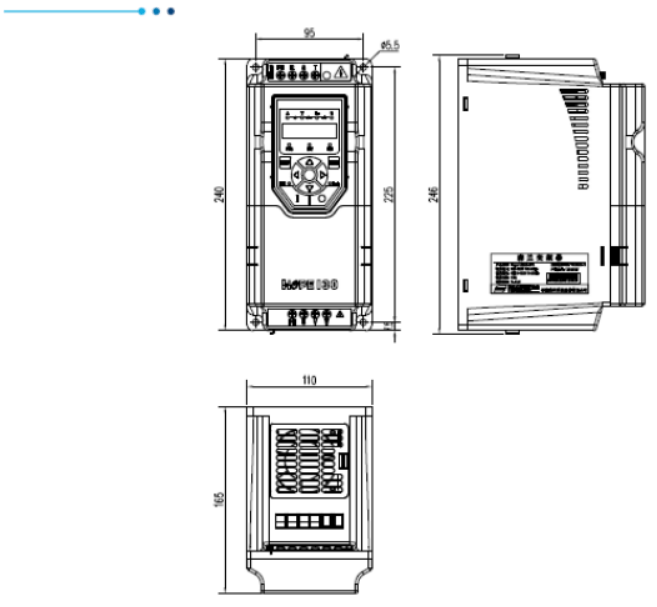

Bản vẽ và kích thước Hope 130G5.5T4U, 7.5T4U và 4S2U :

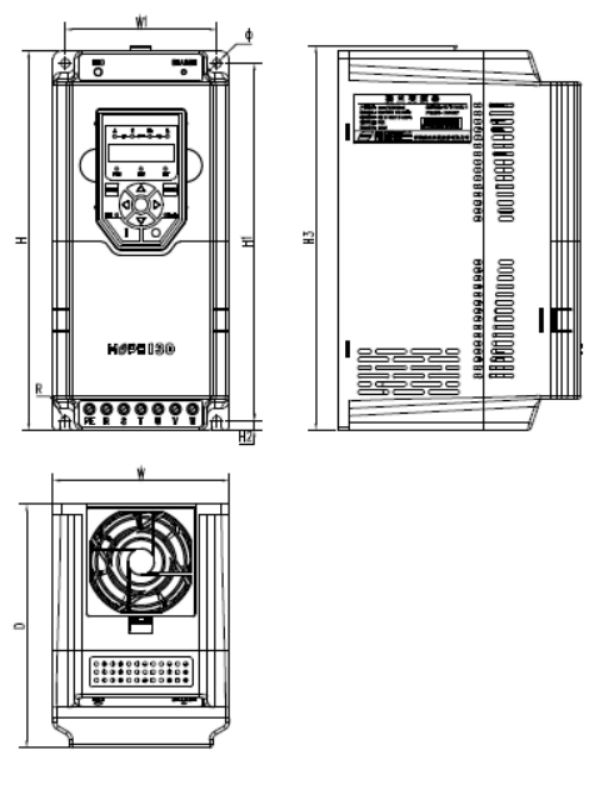

Bản vẽ và kích thước Hope 130G11～37kW:
| Model | W (mm) | W1 (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | D (mm) | Φ (mm) | R (mm) |
| Hope130G11T4D | 130 | 112 | 280 | 264 | 7 | 284 | 180 | 6.5 | 3.25 |
| Hope130G15T4D | 130 | 112 | 280 | 264 | 7 | 284 | 180 | 6.5 | 3.25 |
| Hope130G18.5T4D | 155 | 137 | 330 | 314 | 7 | 333.5 | 205 | 6.5 | 3.25 |
| Hope130G22T4D | 155 | 137 | 330 | 314 | 7 | 333.5 | 205 | 6.5 | 3.25 |
| Hope130G30T4D | 195 | 175 | 400 | 382 | 8 | 403.5 | 222 | 7 | 3.5 |
| Hope130G37T4D | 195 | 175 | 400 | 382 | 8 | 403.5 | 222 | 7 | 3.5 |

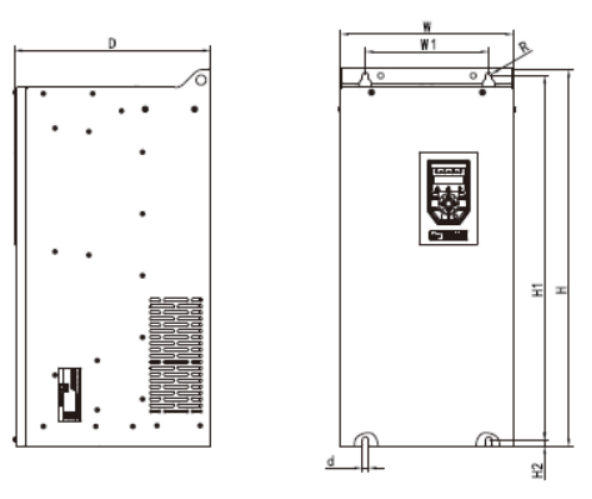

Bản vẽ và kích thước Hope 130G45～160kW:
| Model | W (mm) | W1 (mm) | H (mm) | H1 (mm) | H2 (mm) | D (mm) | d (mm) | R (mm) |
| Hope130G45T4D | 250 | 180 | 498 | 475 | 10 | 298 | 10 | 5 |
| Hope130G55T4D | 250 | 180 | 498 | 475 | 10 | 298 | 10 | 5 |
| Hope130G75T4D | 280 | 200 | 611 | 590 | 10 | 318 | 10 | 5 |
| Hope130G90T4D | 280 | 200 | 611 | 590 | 10 | 318 | 10 | 5 |
| Hope130G110T4D | 280 | 200 | 611 | 590 | 10 | 318 | 10 | 5 |
| Hope130G132T4D | 360 | 280 | 715 | 695 | 10 | 315 | 10 | 5 |
| Hope130G160T4D | 360 | 280 | 715 | 695 | 10 | 315 | 10 | 5 |
