BS5-K2M – Cảm biến điện quang 5mm NO-NPN Autonics

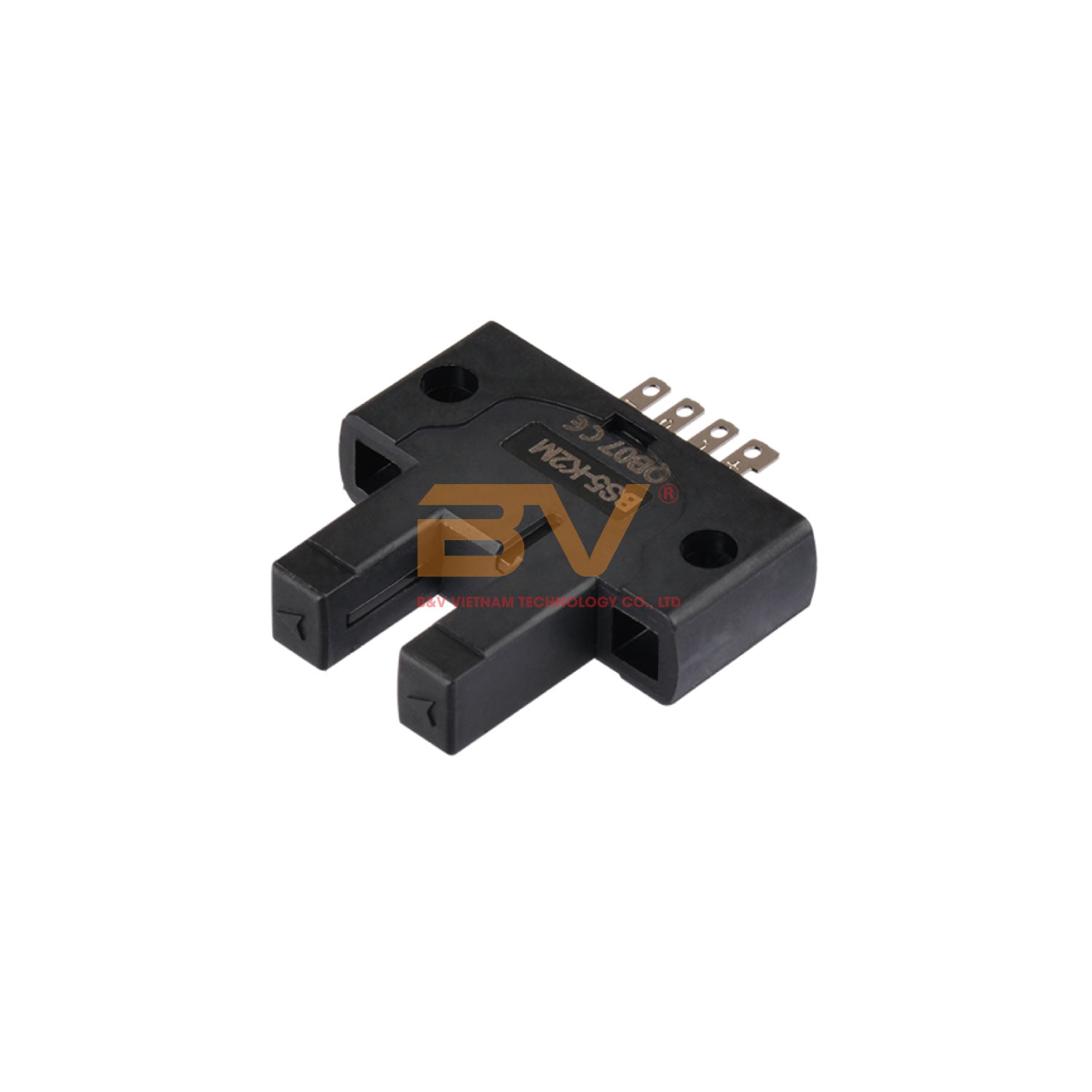

CẢM BIẾN QUANG AUTONICS BS5-K2M
GIỚI THIỆU TỔNG QUÁT SẢN PHẨM
- Cảm biến quang Autonics BS5-K2M
- Loại phát hiện : Loại thu phát
- Độ trễ : ≤0.05mm
- Thời gian đáp ứng : Light ON: Max. 20㎲, Dark ON: Max. 100㎲
- Ngõ ra điều khiển : PNP thường mở
- Kết nối : Loại giắc cắm
MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM
| Loại phát hiện | Loại thu phát |
| Khoảng cách phát hiện | 5mm |
| Khoảng cách phát hiện | Vật thể mờ đục |
| Khoảng cách phát hiện tối thiểu | ≥Ø0.8mm×2mm |
| Độ trễ | ≤0.05mm |
| Tần số đáp ứng | 2kHz |
| Nguồn sáng | LED hồng ngoại |
| Bước sóng phát xạ đỉnh | 940nm |
| Chế độ hoạt động | Light ON/Dark ON(cài đặt bằng dây điều khiển) |
| Bộ chỉ thị | Chỉ báo hoạt động (đèn LED đỏ) |
| Tiêu chuẩn | CE |
| Nguồn cấp | 5-24VDC |
| Dòng tiêu thụ | Max. 30mA |
| Ngõ ra điều khiển | PNP thường mở |
| Load voltage | ≤30VDC |
| Mạch bảo vệ | Mạch bảo vệ chống nối ngược cực nguồn, mạch bảo vệ chống quá dòng (ngắn mạch) ngõ ra |
| Khả năng chống ồn | Nhiễu sóng vuông (độ rộng xung: 1㎲) bởi bộ giả nhiễu ± 240VDC |
| Cấu trúc bảo vệ | IP50 (tiêu chuẩn IEC) |
| Kết nối | Loại giắc cắm |
| Chất liệu | Vỏ: PBT, Phần cảm biến: PC |
| Trọng lượng | Khoảng 30g |
BẢNG CHỌN MÃ HÀNG SẢN PHẨM
|
Kiểu |
Mã |
Mô tả |
||||
|
BS |
|
Cảm biến quang | ||||
|
Khoảng cách phát hiện |
5 |
Khoảng cách phát hiện (cố định) – mm | ||||
|
Hình dạng |
K |
|
Kiểu K | |||
| T |
|
Kiểu T | ||||
| L |
|
Kiểu L | ||||
| Y |
|
Kiểu Y | ||||
| V |
|
Kiểu V | ||||
|
Kiểu kết nối |
2 |
Loại giắc cắm | ||||
|
Kích cỡ |
M | Trung bình | ||||
|
Ngõ ra |
NPN thường mở | |||||
| P | PNP thường mở | |||||
KÍCH THƯỚC SẢN PHẨM
- Kích thước: 19.4 (mm) x 25 (mm) x 22.2(mm)
- Trọng lượng: 30g
- Đơn vị tính: cái
SƠ ĐỒ KẾT NỐI SẢN PHẨM
ỨNG DỤNG:
Cảm biến quang Autonics BS5-K2M có thể ứng dụng để phát hiện khe, rãnh nhằm phản hồi về bộ điều khiển để hiển thị tốc độ,…
