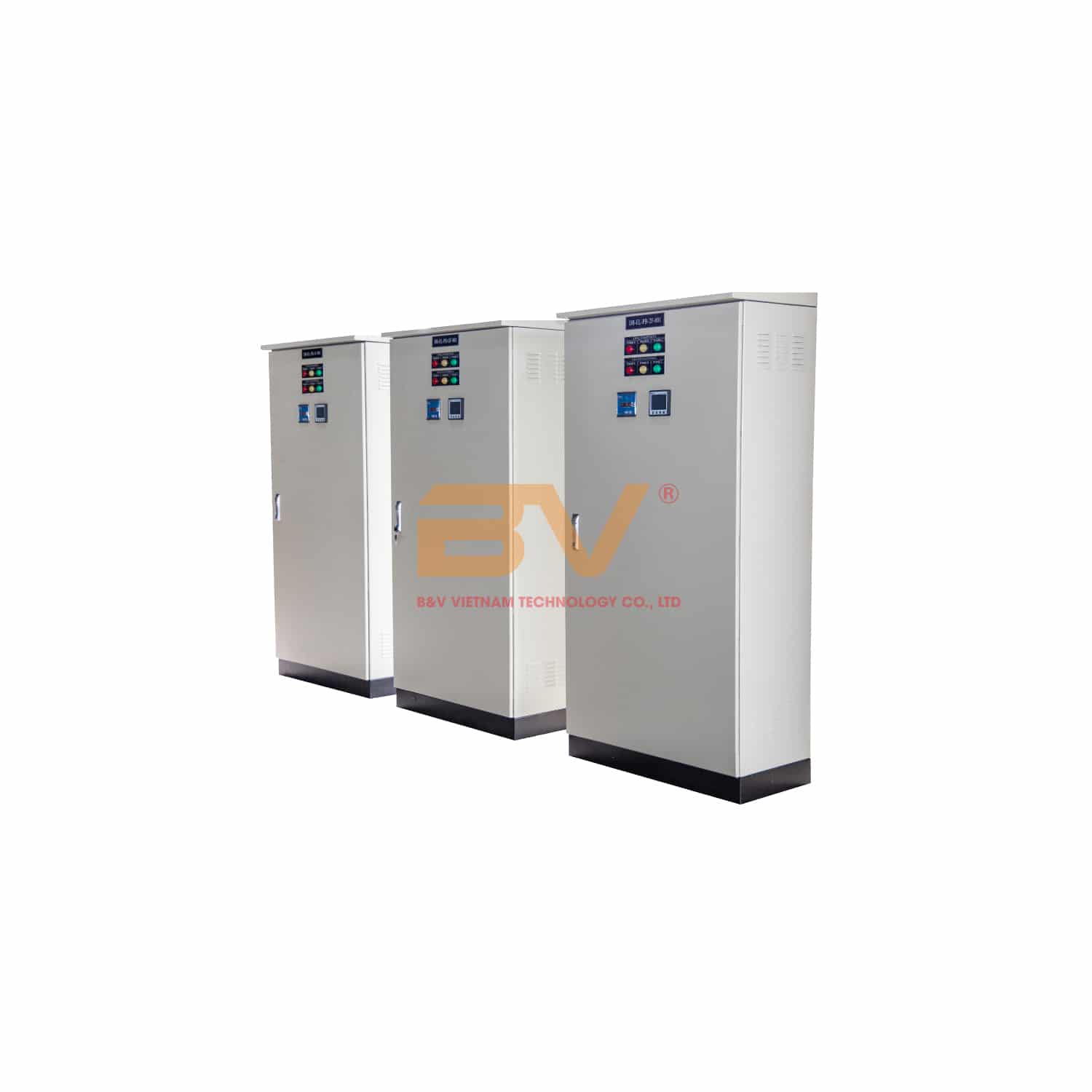

Tủ điện phân phối DB

• Tủ điện phân phối (Distribution Board) là loại tủ điện được lắp đặt ngay tủ MSB và là tủ nguồn để từ đó phân phối ra cho các lộ tải nhánh. Tủ điện DB có thể lắp đặt dạng treo tường có dòng định mức lên tới 400A và dạng tủ đứng có dòng định mức lên đến 800A.
• Tủ được lắp đặt các thiết bị đo lường và bảo vệ nhằm mục đích chính là đóng cắt, bảo vệ an toàn cho toàn bộ hệ thống phụ tải.
• Tủ điện được thiết kế theo dạng hộp hoặc module, trong đó các thiết bị đóng cắt, các module chức năng, hệ thống thanh cái được bố trí thẩm mỹ, hợp lý tạo thuận lợi cho việc lắp đặt tại công trình và việc nâng cấp cũng như việc vận hành của đơn vị sử dụng. Dòng điện định mức của tủ DB tùy vào đặc tính tải có thể lên tới 800A theo tiêu chuẩn IEC 61439.

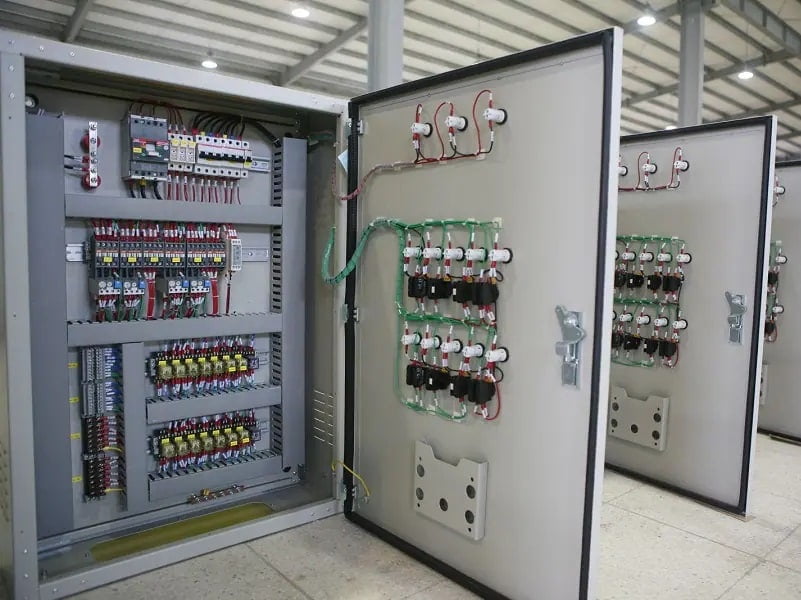

Cấu tạo của tủ điện phân phối DB

Tủ điện phân phối DB có cấu tạo gồm các thành phần cơ bản như sau:

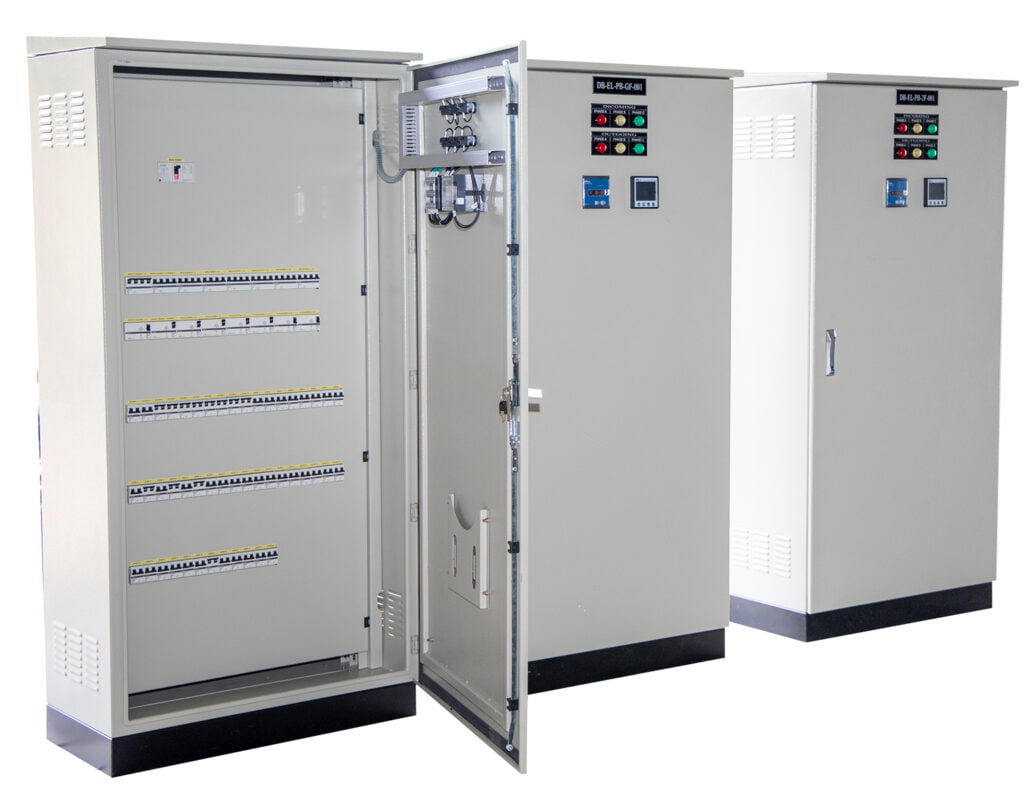

• Phần vỏ tủ: khung tủ được làm từ vật liệu chắc chắn, đảm bảo độ bền, an toàn khi sử dụng. Với độ dày vật liệu từ 1.5 – 2 mm, bề mặt được sơn tĩnh điện. Khung tủ được chế tạo thuận lợi cho việc lắp ghép, vận hành và kết nối mở rộng. Tủ điện được thiết kế nhiều ngăn theo các chức năng riêng biệt: ACB, MCCB tổng, MCCB nhánh, ngăn tụ bù…
• Thiết bị đóng cắt: Tủ điện phân phối có các thiết bị đóng cắt như:

• ACB, MCCB tổng: 1250~6300A; xuất xứ: ABB/ Siemens/ Schneider/ LS/Eaton,…
• MCCB nhánh: 100~800A; xuất xứ: ABB/ Siemens/ Schneider/ LS/Eaton,…

• Hệ thống thanh cái: Mỗi tủ điện DB sẽ có trang bị hệ thống thanh cái, được làm bằng đồng nguyên chất 99.9%, nhập khẩu Malaysia/ Thái Lan,…
• Thiết bị đo lường: Thiết bị đo lường Emic/VN; đèn báo nút nhấn, chuyển mạch: Schneider/ Idec/ Hàn Quốc….
• Ngoài ra, tủ điện phân phối DB còn các thành phần khác như cánh tủ, chân đế, khóa cửa,…

Ứng dụng tủ điện DB

• Tủ phân phối DB thường lắp đặt tại phòng vận hành của các công trình công nghiệp, nhà máy, xưởng công nghiệp, trung tâm thương mại, chung cư, cao ốc văn phòng, bệnh viện, trường học, bến cảng, sân bay,…
