1. Tổng quan Cảm biến oxy lò hơi

Cảm biến oxy Zirconia SST Sensing thường được sử dụng trong các hệ thống kiểm soát quá trình đốt cháy, đốt than, dầu, khí, sinh khối và hệ thống tạo oxy. Hệ thống bao gồm cảm biến lắp vít zirconium dioxide (ZrO 2 ) phản ứng nhanh (<4 giây T90) của SST kết hợp với bo mạch giao diện cảm biến oxy OXY-LC. Một thành phần zirconium dioxide đã được chứng minh rõ ràng với thành phần zirconium dioxide đã được thiết lập tốt không yêu cầu khí tham chiếu. Tính năng này và cấu trúc thép không gỉ chắc chắn của nó có nghĩa là cảm biến có thể được sử dụng trong điều kiện nhiệt độ khắc nghiệt và môi trường khắc nghiệt.

Các cảm biến oxy này sử dụng hệ thống đo vòng kín độc đáo. Trong khi cảm biến liên tục đo mức oxy, tín hiệu nhịp tim cũng được tạo ra, cảnh báo ngay lập tức về bất kỳ lỗi nào. Cảm biến được đặt trong một đầu dò ngắn với ren M18x1,5mm, giúp lắp đặt nhanh chóng và dễ dàng. Cảm biến oxy có thể hoạt động từ -100°C đến 250°C và có tuổi thọ lên đến 10 năm (tùy thuộc vào ứng dụng). Khi được kết nối với bo mạch giao diện OXY-LC, cảm biến oxy zirconia có thể đo nồng độ oxy từ 0,1% đến 25% và 0,1% đến 100%.

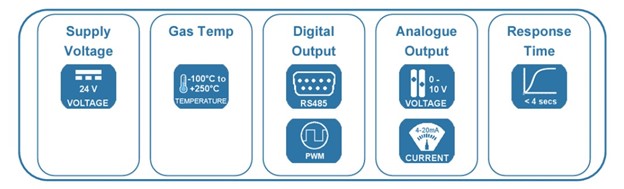

2. Tính năng nổi bật Cảm biến oxy lò hơi

Download tài liệu: Datasheet SST.pdf

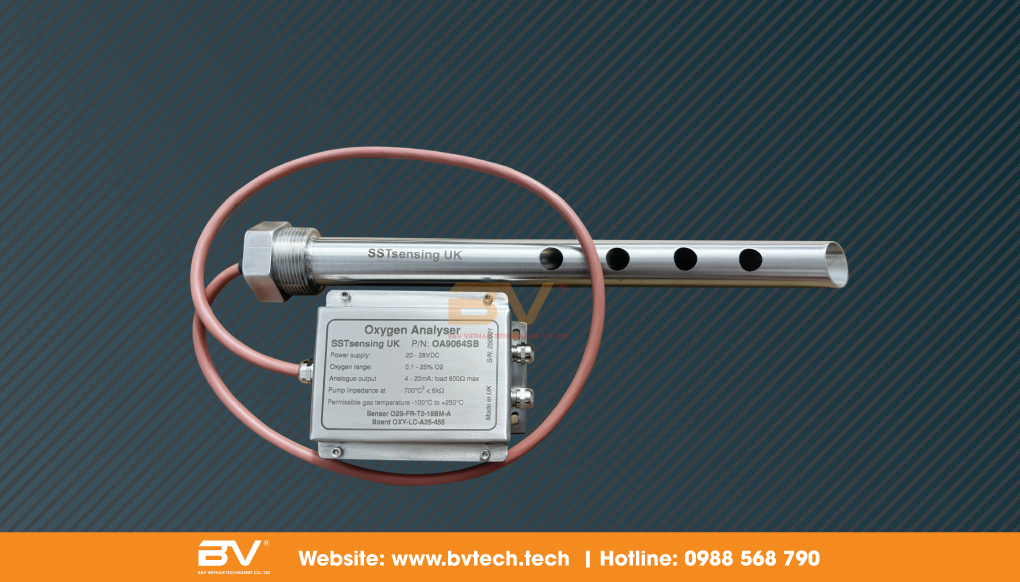

3. Cấu tạo Cảm biến oxy lò hơi

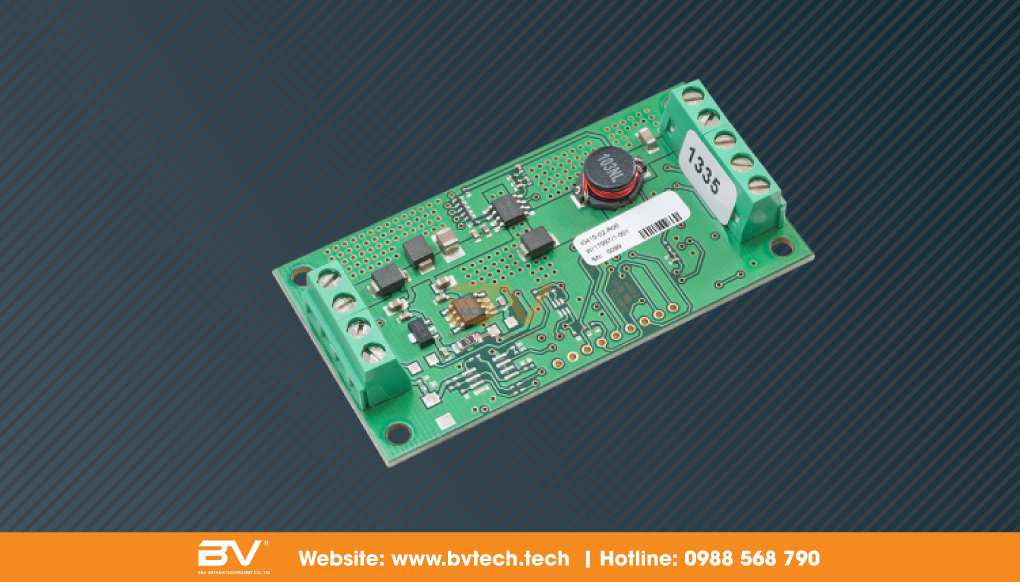

Bo mạch chuyển đổi tín hiệu và hộp bảo vệ:

• Bo mạch được đặt trong hộp bảo vệ bằng nhôm sơn tĩnh điện kín nước IP 67 giúp bảo vệ bo mạch hoạt động trong điều kiện tốt nhất

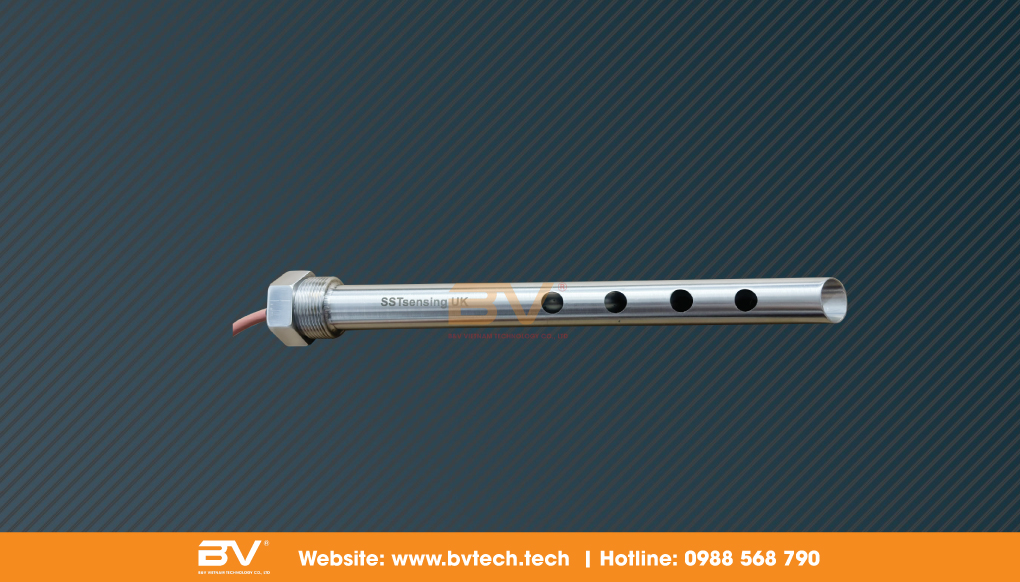

Ống sáo:

• Hướng không khí vào bên trong đầu dò cảm biến, ống chịu được nhiệt độ khí thải lên tới 300 oC
• Cố định đầu dò cảm biến vào bên trong ống khói giúp kết quả đo chính xác hơn

Cáp kết nối cảm biến và bộ chuyển đổi:

• Là loại cáp chịu được nhiệt độ cao, kết nối tín hiệu điện giữa đầu dò cảm biến và bộ chuyển đổi tín hiệu
• Đầu kết nối với bộ chuyển đổi sử dụng loại cắm nhanh đảm bảo việc kết nối dễ dàng, tiếp xúc tốt, kín nước và bụi vì vậy tránh mọi sai sót trong quá trình đấu nối.

4. Thông số kỹ thuật Cảm biến lò hơi

• Tên sản phẩm: SST Zirconia O2 Sensor
• Phạm vi đo: 0 –> 25%
• Nhiệt độ: -100 C –> 250 oC
• Tín hiệu đầu ra: 4 …. 20mA
• Xuất xứ: Châu Âu
• Ứng dụng đo nồng độ oxy khí thải trong lĩnh vực: lò hơi, lò dầu truyền nhiệt, hệ thống sấy,lò đốt công nghiệp,….

5. Tầm quan trọng của lượng oxy khí thải trong lò hơi

Việc giám sát giá trị oxy trong khói thải lò hơi có ý nghĩa quan trọng đến quá trình cháy của nhiên nguyên liệu, ảnh hưởng trực tiếp đếp chi phí nguyên nhiên liệu, điện năng và tiêu chuẩn khí thải ra môi trường.

• TH1: Oxy cao hơn ngưỡng -> quạt cấp gió tươi đang chạy dư so với mức yêu cầu -> gây ra lãng phí điện năng.
• TH2: Oxy thấp hơn ngưỡng nguyên liệu chưa được đốt cháy triệt để -> lãng phí nguyên liệu và không đảm bảo khí thải ra môi trường.

Ngưỡng giá trị oxy trong khói thải:

• Đối với lò tầng sôi: 7 ~ 9%,
• Đối với lò ghi xích: 9 ~ 12%.
