BF4RP - Cảm biến điện quang NPN 12-24 VDC Autonics 1

BF4RP – Cảm biến điện quang NPN 12-24 VDC Autonics

Mã sản phẩm: BF4RP
Liên hệ

BF4RP – Cảm biến điện quang NPN 12-24 VDC Autonics

  • Dòng series: BF4 Series
  • Hãng sản xuất: Autonics

BF4RP – Cảm biến điện quang NPN 12-24 VDC Autonics

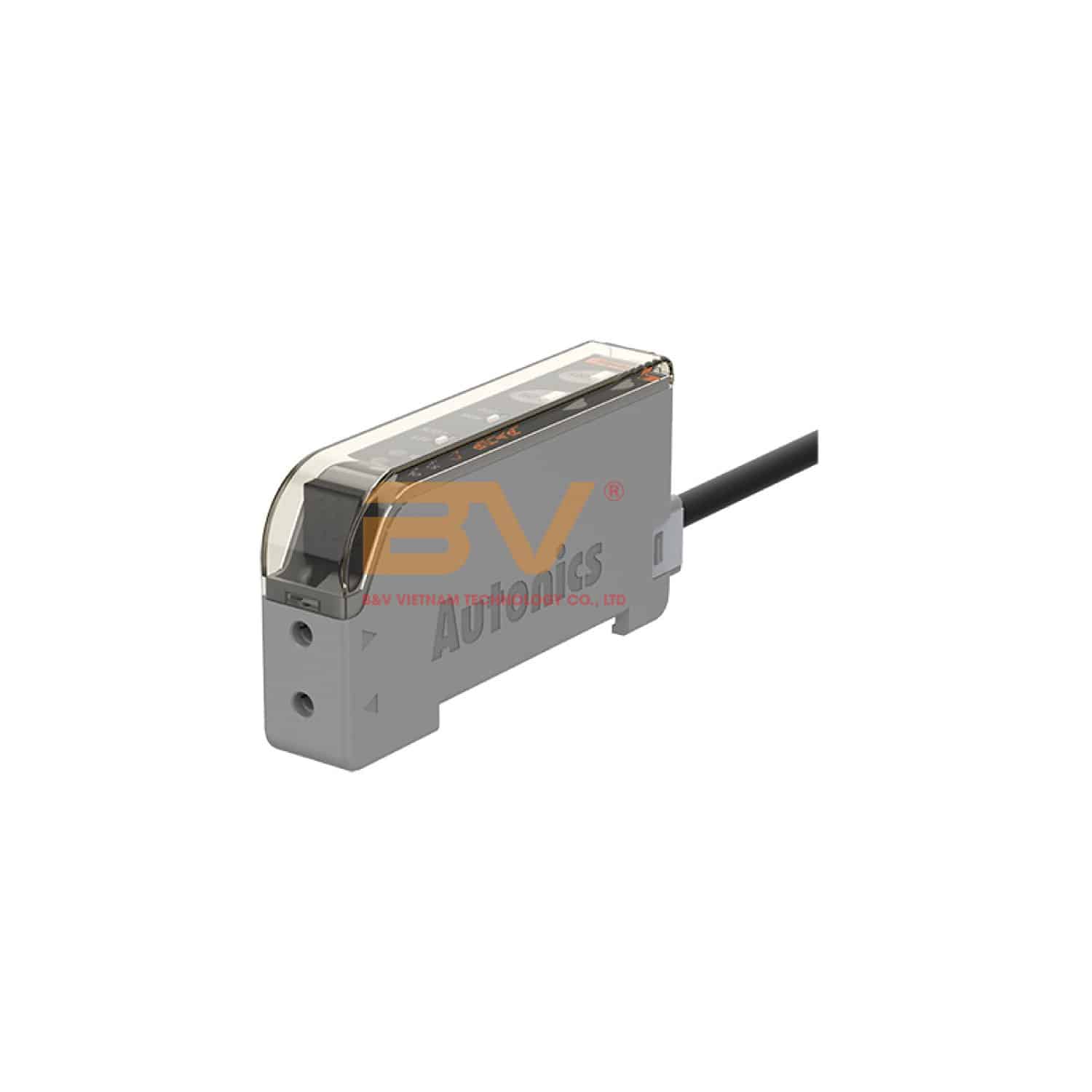

Bộ khuếch đại sợi quang loại hiển thị số Autonics BF4RP

Giới thiệu tổng quan:

Bộ khuếch đại sợi quang series BF4 có tốc độ đáp ứng cao và các chức năng ưu việt, bao gồm chống nhiễu giao thoa và tự chẩn đoán, và điều chỉnh độ nhạy tự động , giúp phát hiện ổn định các vật thể nhỏ hoặc đang chuyển động với tốc độ nhanh. Series BF4 có thể được sử dụng cùng với cáp quang Autonics để đạt hiệu suất tối đa.

Tính năng chính:

  • Tốc độ đáp ứng cao: Dưới 0.5ms
  • Loại tiêu chuẩn / Loại đồng bộ bên ngoài / Loại cài đặt độ nhạy từ xa
  • Cài đặt độ nhạy tự động / Cài đặt độ nhạy từ xa
  • Chức năng ngăn ngừa giao thoa, Chức năng tự chẩn đoán
  • Tích hợp mạch bảo vệ chống đảo ngược cực nguồn, quá dòng (ngắn mạch)
  • Chức năng định thời: OFF Delay khoảng. 40ms (loại tiêu chuẩn, loại phát hiện độ nhạy từ xa)
  • Chuyển đổi tự động Light ON / Dark ON

Thông số kỹ thuật Autonics BF4RP:

LoạiLoại tiêu chuẩn
Nguồn sángLED đỏ(660nm)
Thời gian đáp ứngTần số 1: Max. 0.5msTần số 2: Max. 0.7ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 45mA
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng nút ON/OFF)
Ngõ ra điều khiểnPNP mạch thu hở
Chức năng định thờiOFF Delay(40ms)
Điều chỉnh độ nhạyHướng dẫn sử dụng
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -20 đến 70℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Ngăn ngừa giao thoaChế độ tần số vi sai tích hợp(Tần số 1(chế độ thông thường): max. 0.5ms, Tần số 2: max. 0.7ms)
Ngõ ra tự chẩn đoánTrạng thái ON khi chế độ phát hiện không ổn định (khi mục tiêu ở mức không ổn định trong 300ms),
trạng thái ON khi ngõ ra điều khiển bị ngắn mạch
Điện áp tải: Max. 30VDC
Dòng tải: Max. 50mA
Điện áp dư – Max. 1V(Dòng tải: 50mA), Max. 0.4V(Dòng tải: 16mA)
Chất liệuVỏ: Heat-resistance acrylonitrile butadiene styrene, Vỏ thân: Polycarbonate
Thông số cápØ4mm, 4 dây, 2m (AWG22, đường kính lõi: 0.08mm, số lõi: 60, đường kính cách điện: Ø1.25mm)
Phụ kiệnGiá đỡ cố định, Bu-lông, Đai ốc
Trọng lượngXấp xỉ 120g(Xấp xỉ 65g)

Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.

Bảng chọn mã BF4 Series:

bf4-bang-chon-ma

Kích thước BF4 Series:

bf4-kich-thuoc

Sơ đồ đấu dây:

bf4-so-do-dau-day-1
bf4-so-do-dau-day-2

Hướng dẫn cài đặt

BF4RP – Cảm biến điện quang NPN 12-24 VDC Autonics

Thông số kỹ thuật Autonics BF4RP:

LoạiLoại tiêu chuẩn
Nguồn sángLED đỏ(660nm)
Thời gian đáp ứngTần số 1: Max. 0.5msTần số 2: Max. 0.7ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 45mA
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng nút ON/OFF)
Ngõ ra điều khiểnPNP mạch thu hở
Chức năng định thờiOFF Delay(40ms)
Điều chỉnh độ nhạyHướng dẫn sử dụng
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -20 đến 70℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Ngăn ngừa giao thoaChế độ tần số vi sai tích hợp(Tần số 1(chế độ thông thường): max. 0.5ms, Tần số 2: max. 0.7ms)
Ngõ ra tự chẩn đoánTrạng thái ON khi chế độ phát hiện không ổn định (khi mục tiêu ở mức không ổn định trong 300ms),
trạng thái ON khi ngõ ra điều khiển bị ngắn mạch
Điện áp tải: Max. 30VDC
Dòng tải: Max. 50mA
Điện áp dư – Max. 1V(Dòng tải: 50mA), Max. 0.4V(Dòng tải: 16mA)
Chất liệuVỏ: Heat-resistance acrylonitrile butadiene styrene, Vỏ thân: Polycarbonate
Thông số cápØ4mm, 4 dây, 2m (AWG22, đường kính lõi: 0.08mm, số lõi: 60, đường kính cách điện: Ø1.25mm)
Phụ kiệnGiá đỡ cố định, Bu-lông, Đai ốc
Trọng lượngXấp xỉ 120g(Xấp xỉ 65g)
