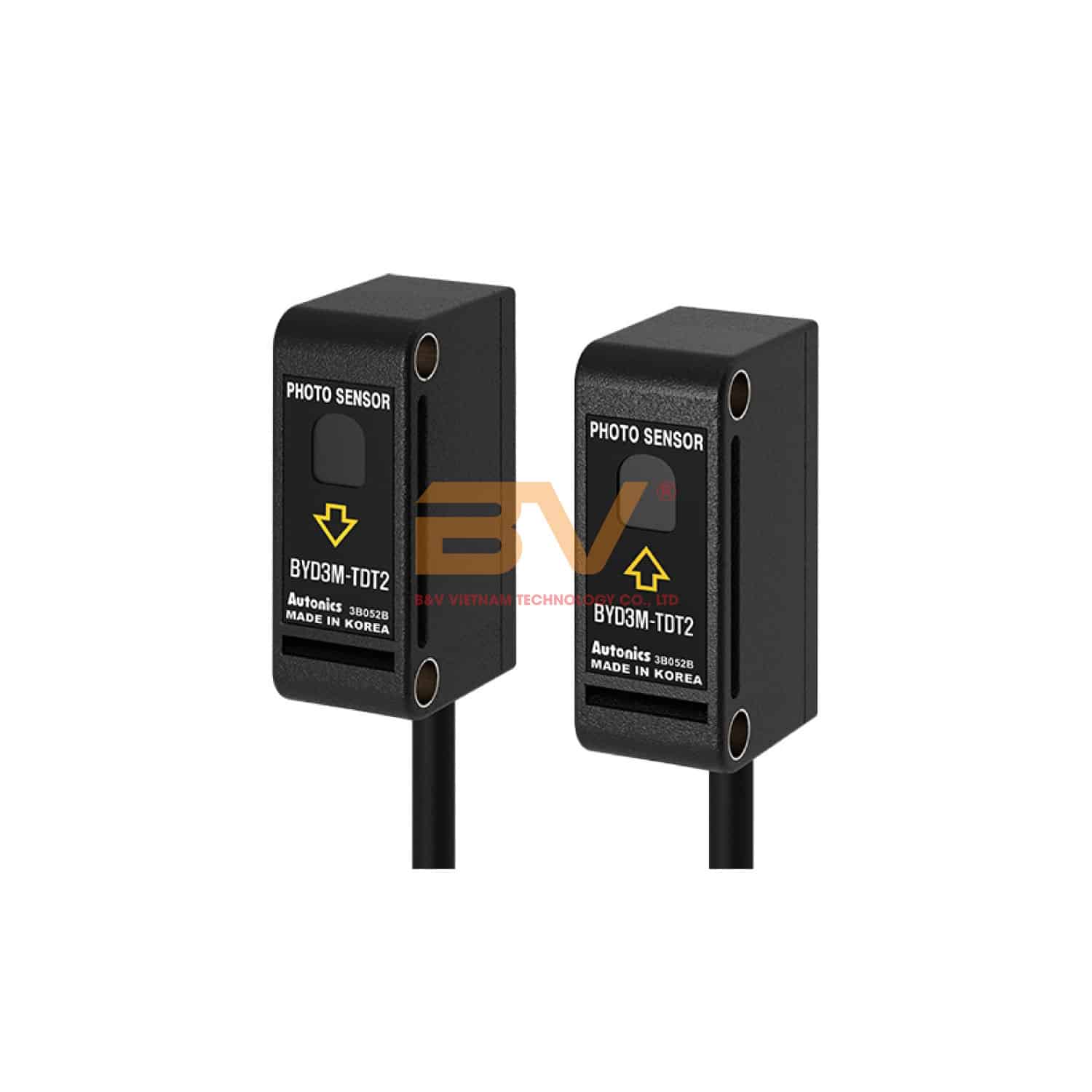

BYD3M-TDT/P - Cảm biến điện quang 3M NPN/PNP Autonics 1

BYD3M-TDT/P – Cảm biến điện quang 3M NPN/PNP Autonics

Mã sản phẩm: BYD3M-TDT/P
Liên hệ

BYD3M-TDT/P – Cảm biến điện quang 3M NPN/PNP Autonics

  • Dòng series: BYD Series
  • Hãng sản xuất: Autonics

BYD3M-TDT/P – Cảm biến điện quang 3M NPN/PNP Autonics

Cảm biến quang điện nhỏ gọn Autonics BYD3M-TDT-P

Giới thiệu tổng quan:

Với hiệu suất hoạt động cao, kích thước nhỏ gọn và phương pháp phát hiện đa dạng, cảm biến quang điện series BYD là sự lựa chọn lý tưởng cho nhiều ứng dụng khác nhau. Series BYD gồm loại thu phát, loại phản xạ khuếch tán và loại phản xạ hội tụ. Ngoài ra, model BYD30-DDT-U và BYD50-DDT-U có chỉ thị hoạt động được thiết kế trên đỉnh thiết bị, giúp người dùng xác định trạng thái hoạt động tốt hơn.

Tính năng chính:

  • Kích thước nhỏ gọn: W 12 × H 32 × L 18 mm
  • Khả năng phát hiện tốt mà không bị ảnh hưởng bởi màu sắc của vật (loại phản xạ hội tụ)
  • Chỉ thị hoạt động (LED đỏ) (Model BYD30-DDT-U, BYD50-DDT-U: chỉ thị được thiết kế trên đỉnh thiết bị)
  • Dễ dàng điều chỉnh thời gian đáp ứng bằng chức năng định thời (0.1 đến 2 giây) (loại phản xạ hội tụ)
  • Tich hợp mạch bảo vệ chống quá dòng ngõ ra và đảo ngược cực nguồn

Thông số kỹ thuật chung BYD3M-TDT-P:

Loại phát hiệnLoại thu phát
Khoảng cách phát hiện3m
Khoảng cách phát hiệnVật liệu đục min. Ø6mm
Nguồn sángLED hồng ngoại
Thời gian đáp ứngMax. 1ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụBộ phát/Bộ thu: Max. 30mA
Điều chỉnh độ nhạyCố định
Chế độ hoạt độngDark ON(tùy chọn: Light ON)
Ngõ ra điều khiểnPNP mạch thu hở
Loại kết nốiLoại cáp(Ø3.5, 2m)
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-20 đến 65℃, bảo quản: -25 đến 70℃
Cấu trúc bảo vệIP64
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Độ trễMax. 25% tại khoảng cách phát hiện
Chất liệuVỏ: Acrylonitrile butadiene styrene, phần phát hiện: Acrylic, giá đỡ: Steel Plate Cold Commercial,
bu-lông Steel Chromium molybdenum, đai ốc: Steel Chromium molybdenum, Sleeve: Brass, Ni-plate
Phụ kiệnGiá đỡ cố định A, Ốc vít M3, Đai ốc
Trọng lượngXấp xỉ 105g(Xấp xỉ 80g)

Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Bán riêng: Slit (BYD3M-ST: Ø1, Ø1.5, Ø2, Ø2.5)

Bảng chọn mã BYD Series:

BYD-chon-ma

Kích thước BYD Series:

BYD-kich-thuoc

Sơ đồ kết nối:

BYD-so-do-ket-noi

Hướng dẫn cài đặt

BYD3M-TDT/P – Cảm biến điện quang 3M NPN/PNP Autonics

Thông số kỹ thuật chung BYD3M-TDT-P:

Loại phát hiệnLoại thu phát
Khoảng cách phát hiện3m
Khoảng cách phát hiệnVật liệu đục min. Ø6mm
Nguồn sángLED hồng ngoại
Thời gian đáp ứngMax. 1ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụBộ phát/Bộ thu: Max. 30mA
Điều chỉnh độ nhạyCố định
Chế độ hoạt độngDark ON(tùy chọn: Light ON)
Ngõ ra điều khiểnPNP mạch thu hở
Loại kết nốiLoại cáp(Ø3.5, 2m)
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-20 đến 65℃, bảo quản: -25 đến 70℃
Cấu trúc bảo vệIP64
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Độ trễMax. 25% tại khoảng cách phát hiện
Chất liệuVỏ: Acrylonitrile butadiene styrene, phần phát hiện: Acrylic, giá đỡ: Steel Plate Cold Commercial,
bu-lông Steel Chromium molybdenum, đai ốc: Steel Chromium molybdenum, Sleeve: Brass, Ni-plate
Phụ kiệnGiá đỡ cố định A, Ốc vít M3, Đai ốc
Trọng lượngXấp xỉ 105g(Xấp xỉ 80g)
