Biến tần 1 pha là gì?

Biến tần 1 pha là thiết bị điện tử công suất dùng để điều khiển tốc độ, mô-men xoắn và chiều quay của động cơ điện xoay chiều thông qua việc thay đổi tần số và điện áp đầu ra. Đặc điểm chính của biến tần 1 pha là nguồn cấp đầu vào là điện 1 pha (220V), phổ biến trong dân dụng và công nghiệp nhẹ.

Có 2 loại chính:

• Biến tần 1 pha vào – 3 pha ra: dùng để điều khiển động cơ 3 pha trong khi chỉ có nguồn 1 pha.

• Biến tần 1 pha vào – 1 pha ra: ít gặp, dùng cho động cơ 1 pha đặc biệt.

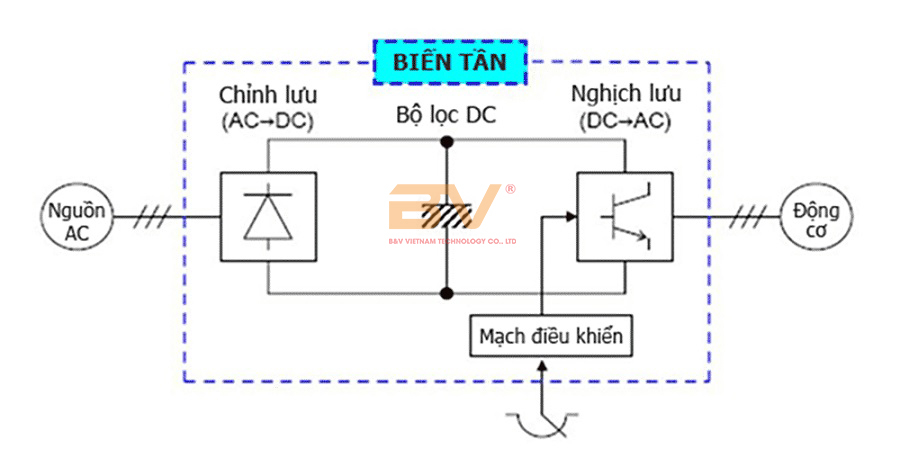

Cấu tạo của biến tần 1 pha

Biến tần có cấu tạo như sau:

• Mạch chỉnh lưu: Dùng 6 diode để tiếp nhận dòng điện AC và chuyển đổi thành DC, nhận vào tín hiệu từ nguồn 3 pha.
• Mạch nghịch lưu: Dùng để xuất điện áp AC từ điện áp DC, cấp điện áp/ tần số cho động cơ. Sử dụng 6 IGBT mắc nối tiếp để bật tắt.
• Mạch điều khiển: Điều khiển kiểm soát dòng điện.

Ngoài ra biến tần được tích hợp thêm một số bộ phận khác như: bộ điện kháng xoay chiều, bộ điện kháng 1 chiều, điện trở xả (điện trở hãm), bàn phím, màn hình hiển thị, module truyền thông…

Nguyên lý hoạt động biến tần 1 pha

Nguyên lý hoạt động biến tần khá đơn giản thông qua 2 bước:

Đầu tiên, thông qua bộ chỉnh lưu cầu diode và tụ điện nguồn điện 1 pha hoặc 3 pha sẽ được chỉnh lưu và lọc thành nguồn một  chiều bằng phẳng. Điện đầu vào sẽ ở mức điện áp và tần số cố định 380V 50Hz.

Nguyên lý làm việc của biến tần

Điện áp 1 chiều ở bước trên sẽ được biến đổi thành điện áp xoay chiều 3 pha đối xứng. Lúc đầu, điện áp một chiều được tạo ra sẽ được lưu trữ trong giàn tụ điện. Tiếp theo, thông qua quá trình tự kích hoạt thích hợp, bộ biến đổi IGBT  sẽ tạo ra một điện áp xoay chiều 3 pha bằng phương pháp điều chế độ rộng xung (PWM).

Ứng dụng của biến tần 1 pha

Biến tần 1 pha rất phù hợp trong các hệ thống nhỏ như:

• Máy bơm nước, quạt công nghiệp.

• Băng tải mini, máy trộn nhỏ.

• Máy ép, máy tiện, máy cưa gia công gỗ.

• Ứng dụng dân dụng và công nghiệp vừa và nhỏ không có sẵn điện 3 pha.

Ưu điểm của biến tần 1 pha

• Tiết kiệm năng lượng: kiểm soát tốc độ phù hợp với nhu cầu sử dụng thực tế.
• Kéo dài tuổi thọ thiết bị: động cơ hoạt động mềm mại, tránh sốc cơ.
• Dễ lắp đặt: chỉ cần nguồn điện 220V, phù hợp mọi nơi.
• Tích hợp nhiều chức năng bảo vệ: quá dòng, quá áp, quá nhiệt, mất pha (với đầu ra 3 pha).

Lưu ý khi chọn biến tần 1 pha

• Chọn công suất phù hợp với động cơ (thường chọn dư 20–30% so với công suất thực tế).

• Kiểm tra khả năng chịu tải liên tục nếu động cơ hoạt động nặng.

• Cân nhắc chức năng tích hợp: điều khiển PID, truyền thông Modbus, chống giật, v.v.

• Chọn thương hiệu uy tín như Delta, INVT, Schneider, ABB, Fuji…

Kết luận

Biến tần 1 pha là một giải pháp linh hoạt, tiết kiệm và hiệu quả cho việc điều khiển các động cơ nhỏ khi chỉ có nguồn điện 1 pha. Với khả năng điều chỉnh tốc độ và bảo vệ hệ thống, đây là thiết bị ngày càng phổ biến trong tự động hóa dân dụng và công nghiệp quy mô nhỏ.
